反応装置 / 反応ろ過装置 Reactor-Ready シリーズ

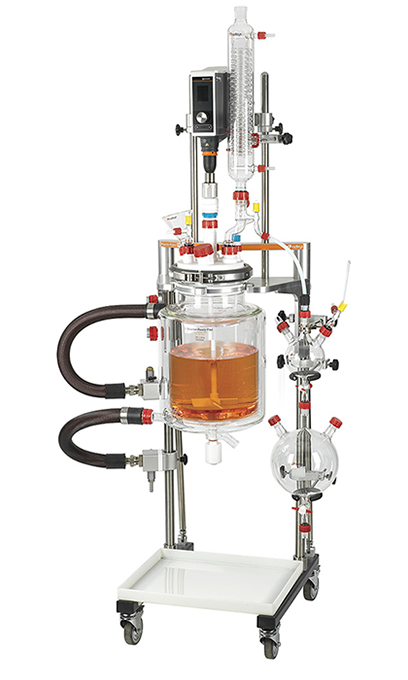

Reactor-Ready Pilotは、原薬（API）などの試験プラントスケールでの合成のために作られた反応装置です。

5～35リットルのレンジで幅広い反応器（ベッセル）を取り揃え、ベッセルをご自身で簡単に交換できます。

複数台の反応装置を必要としていた仕事を1台で行うことができます。

システム構成は自由度が高く、豊富なガラスアクセサリーと外部デバイスとのインテグレーションにより、様々な条件の反応に柔軟に対応します。

シングルジャケット反応器
5~35 L

ダブルジャケット反応器
5~10 L

実生産スケールの反応釜を
模倣

自動運転
自動データログ

オプションの自動コントロールソフトウェアを用いて、設定した反応プログラムの安全な無人自動運転が可能です。

プロセスデータも自動で記録され、反応の技術移管や再現を容易にします。

フレキシブル

ガラス反応器（ベッセル）は5~35リットルのサイズから選択可能。リッドサイズは共通のDN200でポート数を選択できます。

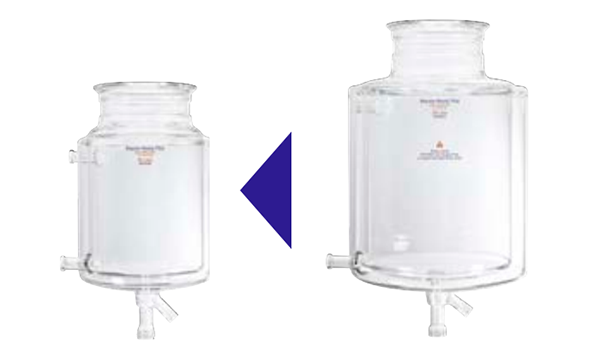

自在なスケール変換

ガラス反応器の交換は作業者自身が数分で簡単に行うことができます。1台の装置で異なるスケールの反応に手軽に対応できます。

シンプル

反応器の交換の際もスターラーの位置と角度の微調整が不要です。熱媒/冷媒ホースの付け外しもクイックリリース方式で簡単です。

スケールアップ対応

反応器は生産用の反応釜の縦横比と形状を模倣しているためスケールアップ条件検討にもぴったり。特注反応器の作製にも対応します。

反応容器は、シングルジャケットタイプが5～35L、真空断熱層のあるダブルジャケットタイプが5~10Lのレンジでラインナップされています（写真はシングルジャケット）。

すべての反応器の形状（geometry）は生産釜を模倣して作られています。内径：高さ比は1:1.25、ボトムはディッシュ形状で底面まで攪拌可能です。

ベッセル底にはゼロデッドスペースのストップコック式ドレインバルブが付きます。

反応器は工具を使わず自分でいつでも簡単に交換できます。

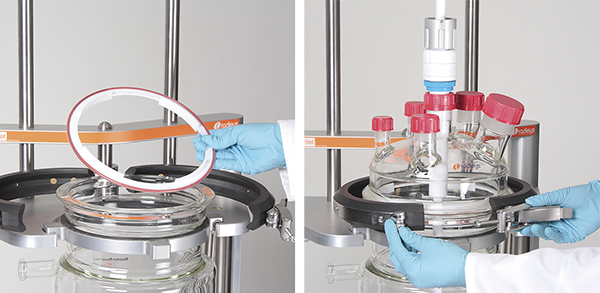

反応器は、そのネックに取り付けられたサポート輪具で本体のベッセルサポートに吊り下げられるため、クランプを外して手を離しても落ちずに保持されます（写真左）。

最初にシーリングのためのガスケット+Oリング、次に予めスターラーシャフトをセットしたリッドを載せて、ベッセルクランプで固定します。

クランプはスクリューを回す必要のないワンタッチ脱着式のため、すぐに固定できます（写真右）。水平方向の位置調整は不要です。

クランプの内側はベッセルのガラスを痛めない素材です。

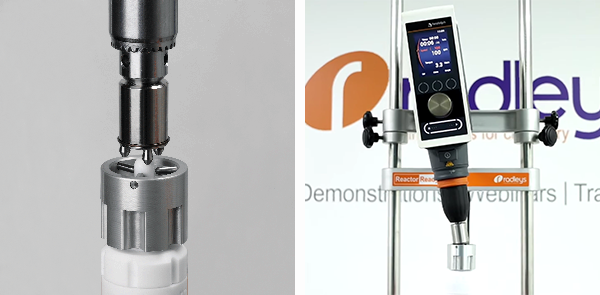

スターラーシャフトは、攪拌機本体に直接取り付けられるのではなく、独自の分離可能な 'drop-in' カップリングを介して接続されます（写真左）。

この方式により、攪拌機本体が斜めになっても、スターラーシャフト取り付け部は常に真っすぐ垂直になります（写真右）。

そのため、微妙な角度の調整を行わなくても、スターラーシャフトがベッセルに真っすぐ挿入され、攪拌中のシャフトのブレを抑えることができます。

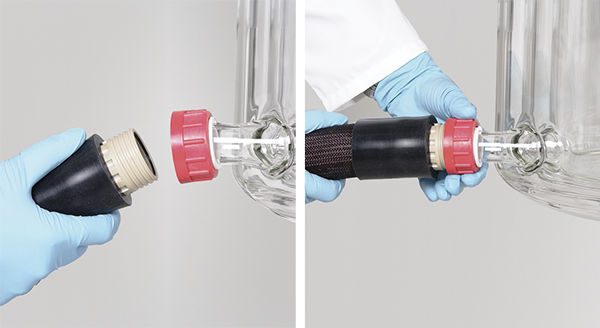

熱媒/冷媒用の上下の断熱ホース（供給用と排出用）は、コネクションキャップ（写真の赤色の部分）を手で回すだけで、反応器に数秒で脱着できます。

一般的なリアクターではホースのカップリング（コネクト部分）に金属が使われますが、Reactor-Readyシリーズでは、この箇所に化学耐性PEEKを用いています。

金属製のカップリングでは、締め付け時にベッセルの細いガラスネック部分の破損が起こりがちですが、それを防止することでベッセルを長期的に使用できます。

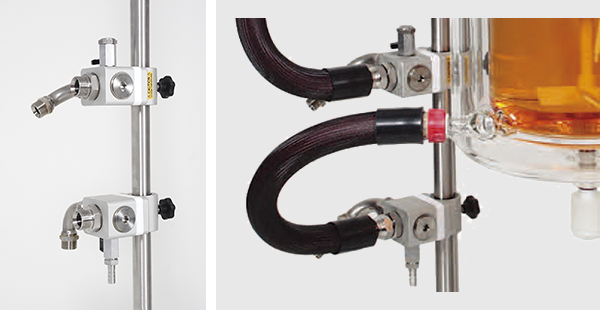

熱媒/冷媒ホースは循環恒温装置に直接繋がれるのではなく、フレームに取り付けられたマニホールドに一度接続され、そこから別のホースで恒温循環装置に繋がれます。

ホースの自重でガラスベッセルのホース接続部に過剰な負荷がかかることを防ぎます。

このマニホールドは、ベッセル交換時の熱媒/冷媒のリカバリーやドレインを迅速かつクリーンに行うことも可能にします。上部マニホールドのベントバルブを開くことで、循環恒温装置に戻すか、タップ口を開いて排液することができます。

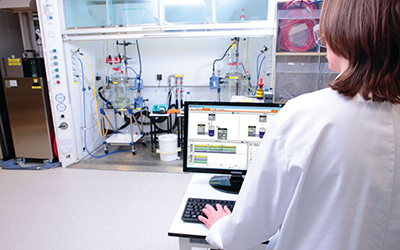

オプションのAVA Lab コントロールソフトウェアを使用すると、PCによる反応レシピのプログラムと自動制御が可能になります。

温度プローブを用いた正確な温度コントロールに加えて、バッチ間で再現性のある温度/攪拌制御が可能になり、常に均一な化学反応を期待できます。

プロセスデータを自動で記録してレポートするので、ラボ間や施設間でのシームレスな技術移転につながります。

循環恒温装置とオーバーヘッドスターラーだけでなく、ペリスタティックポンプ、電子天秤、pHメーターなどの各種デバイスの統括コントロールと自動ログ取得も可能できます。

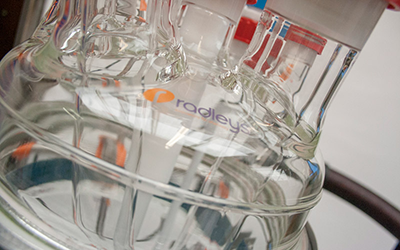

Radleys社は50年以上にわたり、世界の化学研究者や化学工学エンジニアと協力して、数々のカスタムリアクターを作り上げてきました。

ガラス反応ベッセルやアクセサリーの特注から反応装置そのものの特注まで、幅広く対応しております。

オリジナルの仕様をご希望の方は弊社までご要望の内容をお知らせください。

綿密な聞き取りとご相談の上で適切なご提案をさせていただきます。

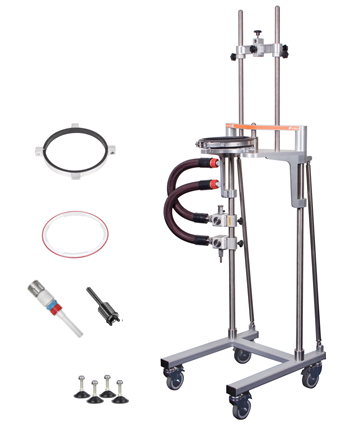

RR210000  Reactor-Ready Pilot Core

• Pilot ベースフレーム、サポートロッド、クランプ類
• 断熱ホース（ベッセルからマニホールド）
• ドレイン付マニホールド
• ベント付マニホールド
• PTFE製スターラーガイド
• スターラー’drop-in’カップリング
• アルミニウム製ベッセルサポート輪具
• FEPベッセルOリング＋PTFEサポート輪具

循環恒温槽とマニホールドの間の断熱ホースは含まれておりません。M30 x 1.5 メスコネクションをもつ断熱ホースあるいは適切なアダプターが必要となります。

RR210062
容量 7L

RR210064
容量 22L

RR210066
 容量 45L

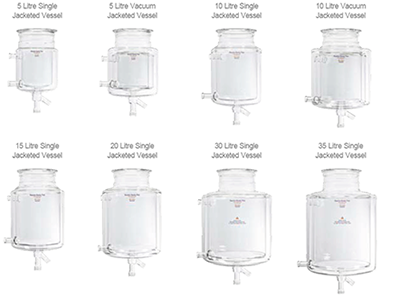

ガラスベッセル（反応器）は、5 ～ 35 Lの中からご選択いただけます。

すべてのベッセルが、生産スケールの反応釜を模した皿状の底面形状、ヘッドスペース、内径：高さ比（1:1.25）です。

シングルジャケット（二重管）だけでなく真空断熱層を外側にもつダブルジャケット（三重管）を選ぶことができます（5 L と 10 Lのみ）。

ダブルジャケットは外部からの熱遮断効果と熱媒の伝熱効率に優れます。また、冷却反応時に霜が付かないため外から容易に視認することができます。

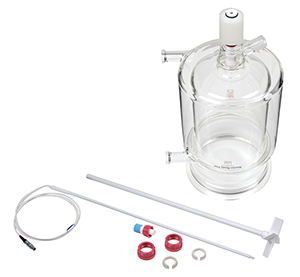

下記が含まれるセット商品です。それぞれの単品よりも安価にご購入いただけます。

• Pilot プロセスベッセル
• PTFE スターラーシャフト（タービン型）
• 熱媒供給/排出口 カップリング
• Pt100 PTFE 温度プローブ
• PTFE温度プローブアダプター

製品番号、価格等の詳細は価格表をご参照ください。

30Lおよび35Lのベッセルをご使用の場合は、ベッセルの下部に追加のサポートプレートが必要です。

サポートプレートそのものは金属製ですが、内側のベッセルに接する部分（インナーリング）はシリコン製のため、ベッセルのガラス面を傷つけずに作業することができます。

オプションでPTFEのインナーリングも選択可能です。

30L以上のベッセルあるいはベッセルキットをご注文の際には、必ずサポートプレートも一緒にご注文ください。

価格等の詳細は価格表をご参照ください。

RR236000
6ポート ガラスリッド

RR236002
7ポート ガラスリッド

RR136200
8ポート PTFEリッド
（ソケット付き）

RR136210
 8ポート PTFEリッド
（ソケット別売）

RR210022 + RR210018
FEP Oリング + PTFE輪具

Reactor-Ready Filter Labで使用するオーバーヘッドスターラーは、目的に合わせて最適なものをチョイスします。

Radleys社では、3年保証付きのHeidolph Instruments社製のオーバーヘッドスターラーを標準仕様としていますが、メーカーを問わず様々なメカニカル攪拌機をご利用いただけます。

使用されるオーバーヘッドスターラーの選定にあたっては一度ご相談ください。

Heidolph オーバーヘッドスターラーの仕様表を見る

アンカー型

プロペラ型（タービン型）

リトリートカーブ型

中間翼

バッフル

温度プローブ付バッフル

加熱と冷却のための循環恒温装置は、各社の装置をご使用いただけます。

使用する予定のベッセルサイズと反応温度に合わせて適切なものをご選択ください。

Reactor-Ready Pilotで制御可能な温度範囲は-70℃ ～ +230℃です。

オプションのAVA Lab コントロールソフトウェアで循環恒温槽の制御を行う場合は、Huber社、Julabo社、Lauda社、Haake社の製品を選ぶ必要があるのでご注意ください。

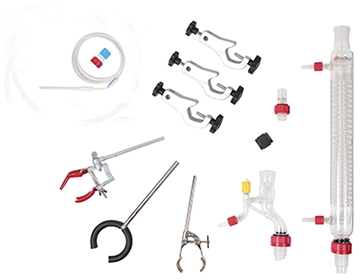

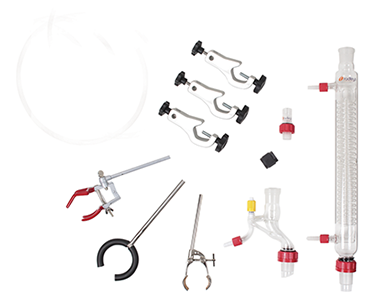

RR239200  Pilot Reflux Divider Kit

標準タイプのPilot Reflux Divider Kitです。

• Reflux Divider Head B34 + GL18 Fittings（RR139320）
• Large Double Coil Rodaviss Condenser 60mm B34 + GL18 Fittings（RR139300 ）
• Right Angle Adapter B34 + GL14 + PTFE Fittings（RR139012）
• Adapter Rodaviss B24 to GL25（RR139332）
• GL25 HT Compression Fitting for 12mm OD Tubing（RR139350）
• PTFE Tubing 10mm ID x 12mm OD -1m length（RR139354）
• 3xPilot Boss Head -22-35mm, 8-12mm（RR139360）
• 4-Prong Large Clamp -10mm rod, 30-80mm（RR139372）
• Lower Support Ring -10mm rod, 76mm ID（RR139376）
• Universal Clamp Cork Jaws -10mm rod, 0-80mm（RR139374）

RR239202  Pilot Reflux Divider with Vapour Temp Kit

温度プローブを装着できるPilot Reflux Divider Kitです。

• Reflux Divider Head B34+GL18 fitting & B14 Temp Port（RR139322）
• Large Double Coil Rodaviss Condenser 60mm B34 + GL18 Fittings（RR139300 ）
• Right Angle Adapter B34 + GL14 + PTFE Fittings（RR139012）
• Adapter Rodaviss B24 to GL25（RR139332）
• GL25 HT Compression Fitting for 12mm OD Tubing（RR139350）
• PTFE Tubing 10mm ID x 12mm OD -1m length（RR139354
• Pt100 PTFE Temp. Probe(Reflux Divider Head)+2m cable（RR139133）
• PTFE Temperature Probe Adapter(B14 for Reflux Divider Head)（RR139135）
• 3xPilot Boss Head -22-35mm, 8-12mm（RR139360）
• 4-Prong Large Clamp -10mm rod, 30-80mm（RR139372）
• Lower Support Ring -10mm rod, 76mm ID（RR139376）
• Universal Clamp Cork Jaws -10mm rod, 0-80mm（RR139374）

RR239201  Pilot Reflux Divider Kit + Sherical Joint

Spherical Joint付の標準型Reflux Divider Kitです。

RR239200のReflex Driver Head（RR139320）とCondenser（RR139300）が下記の製品に置き換わります。

• Reflux Divider Head B34 to S41 Spherical Joint + GL18 Fittings（RR139420）
• Large Double Coil Condenser 60mm S41 Spherical Joint to B34 + GL18 fittings（RR139400）

RR239203  Pilot Reflux Divider with Vapour Temp Kit + Spherical Joint

Spherical Joint付の温度プローブ装着型Divider Kitです。

RR239202のReflex Driver Head（RR139322）とCondenser（RR139300）が下記の製品に置き換わります。

• Reflux Divider Head B34 to S41 Spherical + GL18 fitting + B14 Temp Port（RR139422）
• Large Double Coil Condenser 60mm S41 Spherical Joint to B34 + GL18 fittings（RR139400）

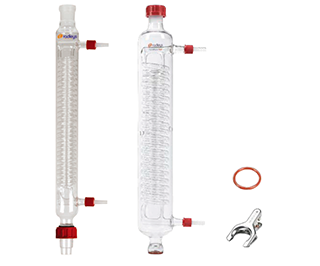

冷却コンデンサー

還流実験のための冷却コンデンサーです。目的と用途に応じて適した製品をお選びください。

滴下ロート

試薬を滴下しながら合成を行うための滴下ロートです。ベッセルサイズに応じて適した製品をお選びください。

レシーバーフラスコ

Reflux Divider Kitと一緒に使用する受け器です。適切なサイズのものを選択してください。

PTFE hose adapter

Liquid addition adapter

Glass cone stopper

Reducing adapter

Right angle adapter

Enlarging adapter

Liquid inlet adapter

Gas purge adapter

Oil bubbler

Vertical Run-off adapter

Run-off secondary valve

Swan neck adapter

Solid addition funnel

PTFE flexible Bellows

4-Prong large clamp

Chain clamp

Rubber belt clamp

Universal clamp cork jaws

Lower support ring

Pilot boss head

Rod extension
