Radleys 有機合成装置
パラレル合成装置 Carousel シリーズ

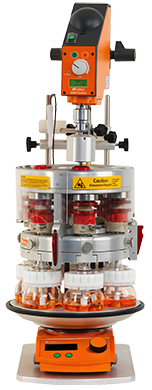

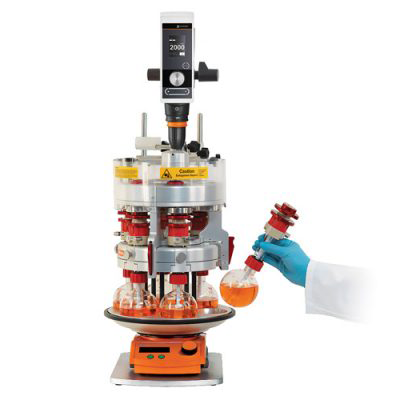

Tornado Plus オーバーヘッド攪拌システム
メカニカル攪拌式の6連パラレル合成装置
Tornado Plus オーバーヘッド攪拌システムは、 Carousel 6 Plusにオーバーヘッド攪拌モジュールを組み合わせたシステムです。
粘性の高い溶液の反応、あるいは壊れやすい固体サンプルを溶液中に分散したい場合に適したシステムです。
1つのユニットで、50～250mLのフラスコ6本を同時に均一に攪拌しながら、180℃までの加熱反応が可能です。オプションのBreeze ワークステーション、あるいはStorm ワークステーションと組み合わせることで、冷却反応やさらに高温の加熱反応にも対応します。
| Tornado Plus |
 |
| 最大6本のフラスコ |
| 50, 100, 250 mL/フラスコ |
| 室温 ～ +180℃ |
| 詳しく見る |

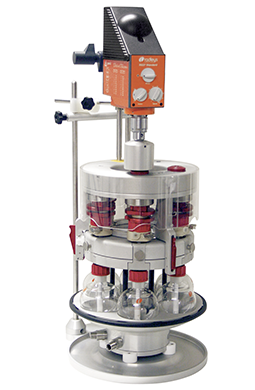

| Tornado Plusx＋ Breeze WS |
 |
| 最大6本のフラスコ |
| 50, 100, 250 mL/フラスコ |
| -30℃ ～ +165℃ |
| 詳しく見る |

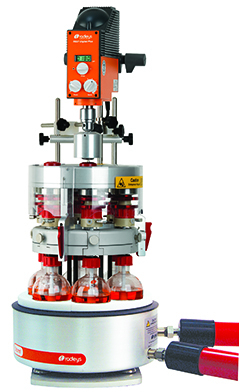

| Tornado Plus + Storm WS |
 |
| 最大6本のフラスコ |
| 50, 100, 250 mL/フラスコ |
| -65℃ ～ +200℃ |
| 詳しく見る |
※ Breeze ワークステーションとStorm ワークステーションは、加熱反応のより正確で迅速な温度制御を行いたい場合にも有効なオプションです。
Tornado Plusを動画で見る
お客様の声
❝ Since using the Tornado system we can simultaneously carry out several reactions. This has greatly increased our work efficiency and the Carousel 6 part of the system also offers parallel magnetic stirring as well.❞
- Professor Chen Biqiang, College of Life Science and Technology, Beijing Institute of Chemical Technology
Tornado Plus オーバーヘッド攪拌システム
Torunado Plus オーバーヘッド撹拌システムは、 Carousel Plus 6 Plusに下表の製品を追加することによりシステムを構築します。
反応器は50 / 100 /250 mLの丸底フラスコ（Carousel 6用）をご使用いただけます。ワーキングボリュームは20~150 mLです。サイドアーム付きフラスコなどにも対応します。
Carousel 6 Plusヘッドを冷却水循環装置と接続することで還流実験にも対応します。
窒素ガスやアルゴンガスの供給も可能で、不活性ガス雰囲気下での反応もできます。
攪拌は1,000 rpmまで可能です。最大溶液粘性は500 rpsでの攪拌時に10,000 mPasです。トルクを制限した2段階ドライブ方式（1:1と2:1）により高粘性サンプルに対応します。
Carousel 6 Plusに追加するアイテム
Tornade Plus システムを構築するには、最初に Carousel Plus 6 Plusで必要なものを揃え、そこに下表の製品を追加します。詳細についてご不明な場合は弊社までお問い合わせください。
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|

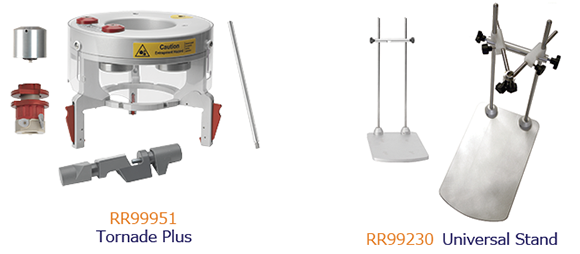

| RR99951 | Tornado Plus |
オーバーヘッド撹拌キャップ（6個）、ポリカーボネート製の安全カバーなどからなる基本ユニットです。 専用スタンド（EE99230）あるいはドラフト内のフレームにオーバーヘッドスターラーを固定して使用します。 オーバーヘッドスターラーと攪拌パドルは別途必要となります。 |
1組 |
| RR99230 | Universal Support Stand | システムを安定に設置し転倒を防ぐために必要です。オーバーヘッドスターラーを固定するための支柱が付きます。 | 1台 |
| RR99239 | Pt1000 S/S Sensor with 345mm Probe | 345mm長さの温度プローブです。 | 1本 |

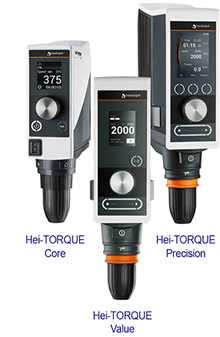

オーバーヘッドスターラー
Tornado Plusシステムで使用するオバーヘッドスターラーは、目的に合わせて最適なものをチョイスします（RR99951 Tornado Plusにはオーバーヘッドスターラーが含まれません）。
Radleys社では、Heidolph Instruments社製のオーバーヘッドスターラーを標準仕様としていますが、様々なメーカーの製品をご利用いただけます。
使用されるオーバーヘッドスターラーの選定にあたっては一度ご相談ください。
Heidorlph Instruments社のオーバーヘッドスターラーは3年保証付きで提供されます。

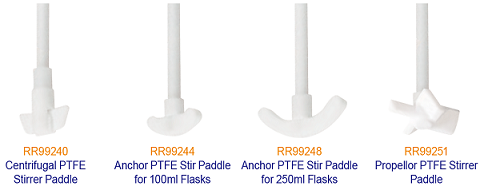

撹拌パドル
攪拌機に接続するパドルは下から選択します。材質はすべてPTFEです。必要に応じてカスタム作製にも対応しています。
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR99240 | Centrifugal PTFE Paddle | 回転すると自発的に羽が開く遠心型の攪拌翼です。Carousel 6 Plusの50/100/170/250 mLスタンダードフラスコに体操します。 | 6本 |
| RR99241 | Centrifugal PTFE Paddle | 1本 | |
| RR99244 | Anchor PTFE Stirrer Paddle for 100 mL flask | Carousel 6 Plusのワイドネック100mLフラスコにも適合するようにデザインされたアンカー型の攪拌翼です。 | 6本 |
| RR99245 | Anchor PTFE Stirrer Paddle for 100 mL flask | 1本 | |
| RR99248 | Anchor PTFE Stirrer Paddle for 250 mL flask | Carousel 6 Plusのワイドネック250mLフラスコにも適合するようにデザインされたアンカー型の攪拌翼です。 | 6本 |
| RR99249 | Anchor PTFE Stirrer Paddle for 250 mL flask | 1本 | |
| RR99251 | Propeller PTFE Stirrer Paddle | Carousel 6 Plusのワイドネックフラスコにも適合するようにデザインされたプロペラ型の攪拌翼です。 | 6本 |
| RR99252 | Propeller PTFE Stirrer Paddle | 1本 |

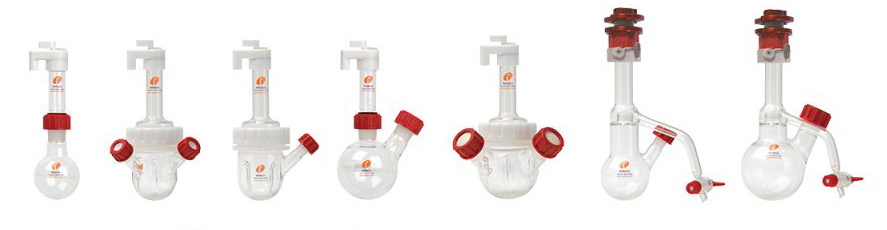

対応フラスコ
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99070 | 50ml Reaction Flask | 6 |
| RR99054 | 100ml Reaction Flask | 6 |
| RR99052 | 170ml Reaction Flask | 6 |
| RR99041 | 250ml Reaction Flask | 6 |
| RR99917 | 250ml Reaction Flask + Reflux Tube + Connecting Set | 6 |
| RR99918 | B24/29 Reflux Tube + Connecting Set | 6 |
| RR99919 | 250ml Long Neck Reaction Flask | 6 |
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99071 | 50ml Reaction Flask with B14/23 Sidearm + Septa Port | 6 |
| RR99074 | 100ml Reaction Flask with B14/23 Sidearm + Septa Port | 6 |
| RR99077 | 250ml Reaction Flask with B24/29 Sidearm + Septa Port | 6 |
| RR99047 | 250ml Reaction Flask with B14/23 Sidearm + Septa Port | 6 |
| RR99087 | 250ml Reaction Flask with 2x B14/23 Sidearms + Septa Port | 6 |
| RR99088 | 250ml Reaction Flask with 2x B24/29 Sidearms + Septa Port | 6 |
| RR99089 | 250ml Reaction Flask with 1x B14/23 + 1x B24/29 Sidearm + Septa Port | 6 |
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99924 | Wide Neck Reflux Tube + Coupling, Pack 1 | 1 |
| RR99925 | Coupling for Wide Neck Flasks, Pack 1 | 1 |
| RR99940 | PTFE Wide Neck Support Collar, Pack 1 | 1 |
| RR99941 | Nitrile O-Ring for PTFE Wide Neck Support Collar, Pack 1 | 1 |
| RR99926 | 50ml Wide Neck Flask, Pack 1 | 1 |
| RR99928 | 100ml Wide Neck Flask, Pack 1 | 1 |
| RR99933 | 250ml Wide Neck Flask, Pack 1 | 1 |
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99927 | 50ml Wide Neck Flask with B14/23 Sidearm + Septa Port, Pack 1 | 1 |
| RR99929 | 100ml Wide Neck Flask with B14/23 Sidearm + Septa Port, Pack 1 | 1 |
| RR99930 | 100ml Wide Neck Flask with 2x B14/23 Sidearms + Septa Port, Pack 1 | 1 |
| RR99934 | 250ml Wide Neck Flask with B24/29 Sidearm + Septa Port, Pack 1 | 1 |
| RR99935 | 250ml Wide Neck Flask with 2x B24/29 Sidearms + Septa Port, Pack 1 | 1 |
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99931 | 100ml Baffled Wide Neck Flask with B14/23 Sidearm + Septa Port | 1 |
| RR99932 | 100ml Baffled Wide Neck Flask with 2x B14/23 Sidearms + Septa Port | 1 |
| RR99936 | 250ml Baffled Wide Neck Flask with B24/29 Sidearm + Septa Port | 1 |
| RR99937 | 250ml Baffled Wide Neck Flask with 2x B24/29 Sidearms + Septa Port | 1 |
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99939 | 100ml Tornado Azeotropic Reaction Flask | 3 |
| RR99938 | 250ml Tornado Azeotropic Reaction Flask | 3 |

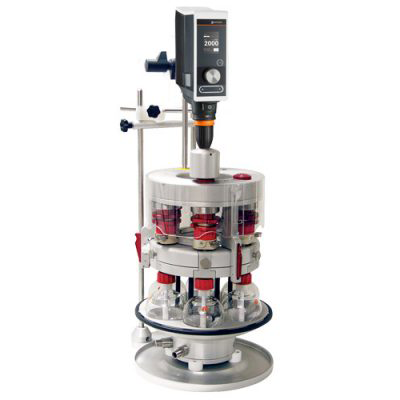

Tornade Plus + Breeze 加熱/冷却ワークステーション
Tornado Plus オーバーヘッド撹拌システムとBreeze ワークステーションを組み合わせることで下の2つが可能になります。
- -30℃までの冷却攪拌反応（アクティブコントロール）
- 加熱反応（~ +165℃）の正確かつ迅速な温度コントロール
合成実験はもちろん、精密な温度コントロールが求められる結晶化実験にも適します。
クーリングとヒーティングのための熱媒体には、シリコンオイルやDW Thermなどを使用します。
熱媒体の温度範囲は-85℃ ～ +235℃です。

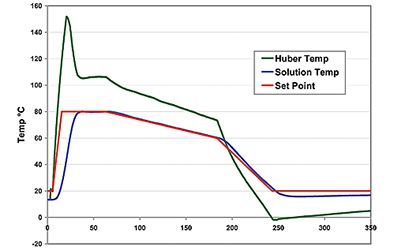

正確で迅速な温度制御

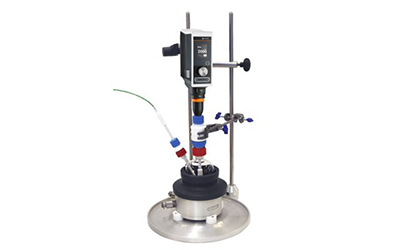

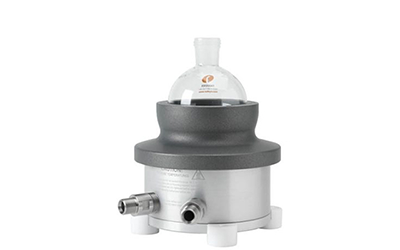

Heat-Onと組み合わせてシングル反応のコンパクトなシステムとして使用
オーバーヘッド攪拌によるシングル反応にも使用可能
Tornado Plusに追加するアイテム
Tornade Plusのホットスターラーとユニバーサルスタンドの代わりに下表の製品を使用します。

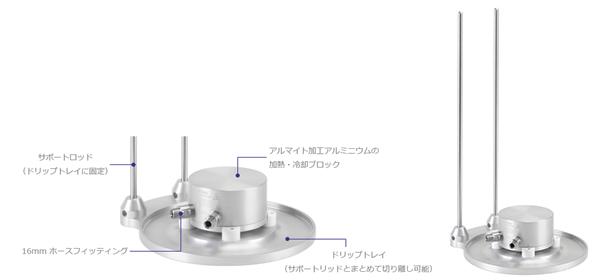

循環装置からのホースを接続して熱媒体を循環させる加熱/冷却ブロックに加えて、ドリップトレイとサポートロッドが付属します。
循環装置、ホース、アダプター／バルブなどは別途必要です。
ホースの接続径は16 mmです。
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR96210 | Breeze Work Station + Integral Stand |
Breezeワークステーションの基本ユニットです。 スタンド（台）が付属します。断熱プレートは標準付属しません。 |
1組 |
| RR96220 | PTFE Insulating Plate for C6+ | ヒートロス等を防ぐための断熱プレートです。 | 1組 |

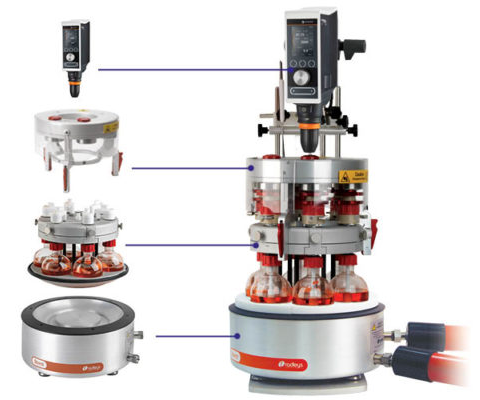

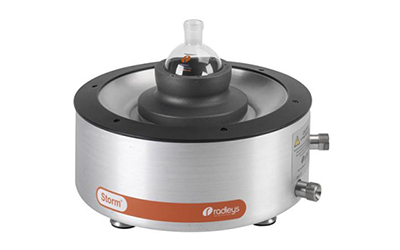

Tornade Plus + Storm 加熱/冷却ワークステーション
Tornado Plus オーバーヘッド撹拌システムとStorm ワークステーションを組み合わせることで下の2つが可能になります。
- -65℃までの冷却攪拌反応（アクティブコントロール）
- 加熱反応（~ +200℃）の正確かつ迅速な温度コントロール
安定かつ均一な温度コントロールが必要なプロセスパラレル合成実験に適します。
クーリングとヒーティングのための熱媒体には、シリコンオイルやDW Thermなどを使用します。
熱媒体の温度範囲は-85℃ ～ +235℃です。

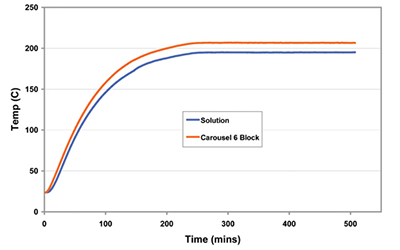

正確かつ安定した加熱コントロール

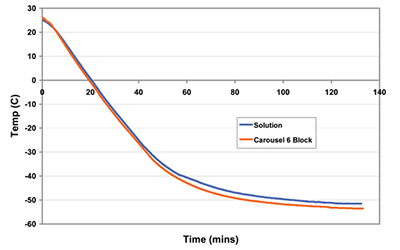

正確かつ安定した冷却コントロール
Heat-Onと組み合わせてシングル反応の温度コントロールに使用
Tornado Plusに追加するアイテム
Tornade Plusのホットスターラーとユニバーサルスタンドの代わりに下表の製品を使用します。
Storm ワークステーションは、高い断熱性と優れた熱伝達効率をもち、フラスコ内の溶液の長時間の安定した温度コントロールを可能にします。
循環装置、ホース、アダプター／バルブなどは別途必要です。ホースの接続径はM24（24 mm）です。
Breezeと異なり、サポートロッドがインテグレートされていないため、Universal Support Standが必要です。
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR96200 | Storm Work Station + C6+ Insulating Plates |
Stormワークステーションの基本ユニットです。 断熱プレートが標準付属します。オーバーヘッドスターラーの固定のために、別途スタンド（台）が必要となります（あるいはドラフト内の骨組みを使ってオーバーヘッドスターラーを固定）。 |
1組 |
| RR99230 | Universal Support Stand | システムを安定に設置し転倒を防ぐために必要です。オーバーヘッドスターラーを固定するための支柱が付きます。 | 1組 |
| RR96220 | PTFE Insulating Plate for C6+ | ヒートロス等を防ぐための断熱プレートの交換用です。 | 1組 |
