反応装置 / 反応ろ過装置 Reactor-Ready シリーズ

同じベッセルを使用して、反応（加熱/冷却と攪拌）から濾過までワンフローで行うことのできる反応ろ過装置です。

反応後に溶液の移し替えを行わずに液体と固体を分離できるので、実験の時間を短縮して仕事を効率化できます。

反応後のワークアップ（固体成分の回収や不純物の除去）、晶析後の結晶の単離などの用途に適します。

反応＋ろ過の専用装置として購入するだけでなく、ラボスケール反応装置 Reactor-Ready Flex Lab Reactor にいくつかのコンポーネントを加えて、そのオプションセットアップとして利用することもできます。

フィルターベッセルの容量は1リットルあるいは2リットル、反応工程の制御温度は-30℃ ～ +180℃に対応します。

ベッセル底のフィルタープレートは簡単な操作で確実に装着でき、液漏れの心配がありません。

フィルトレーション後に固形物（ケーキ）を簡単に回収できます。

専用ベッセルは、反応器の下部まで完全に覆われたフルジャケットで、反応中の温度をしっかりと維持します。

安定したフィルターアセンブリーにより、ホールドアップを最小限に抑えて、効率的な固液分離が可能です。

独自のフィルターサポートプレートにより、ろ過ユニットと反応器底面の正確な位置合わせが可能です。

1Lあるいは2Lのサイズのジャケット付フィルターベッセルを利用でき、簡単に容量変換できます。

• ろ過対応のストレートベッセル（ホウケイ酸ガラス製）
• 1Lと2Lの2サイズ
• 反応器の下部までジャケットで覆われているため、熱媒の温度を反応器全体に伝達して、温度を安定維持
• 反応器上部のフランジサイズはDN100で、FEP封入OリングとPTFE輪具によりリッドとの間を完全に密閉可能
• 反応器下部のフランジサイズはワイドなDN150で、ろ過ユニットを装着してしっかりと密閉可能

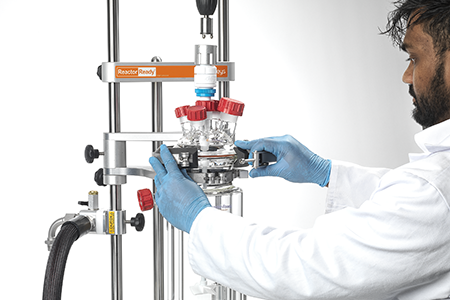

操作性と確実性を両立させる各種の機能により、ベッセルの付け外しを数分で行うことができます。

• 独自のワンタッチ式ベッセルクランプ
• クランプを緩めて手を離してもベッセルを落とさずに保持するベッセルサポート
• オーバーヘッド撹拌機の位置や角度の微調整を不要にする自在スターラーカップリング
• 熱媒ホースの迅速な付け外しを可能にするクイックリリース式のホースカップリング

ろ過フィルターは様々なポアサイズを用意しています。固体成分の大きさに合わせて選択することで、固体と液体を確実に分離できます。

ベッセル底に取り付けるフィルトレーションユニット（フィルタープレートアセンブリー）は、工具なしで簡単に組み立てることができます。

2つのシーリングパーツによる二重シールにより、液漏れを確実に防ぎます。

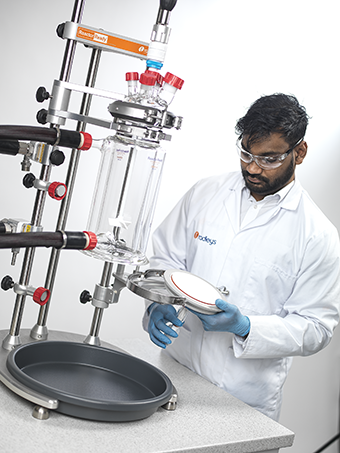

ろ過後は、フィルタープレートサポートを旋回させることで、フィルターに捕捉された固体成分を容易に回収できます。

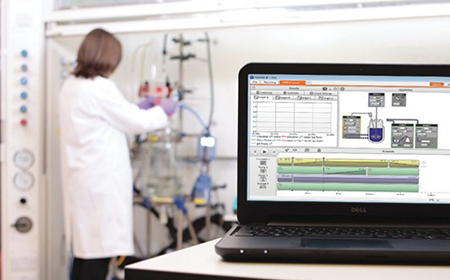

オプションのAVA Lab コントロールソフトウェアと接続することで、循環恒温槽やオーバーヘッドスターラー、あるいはペリスタティックポンプ、pHセンサーなどの外部デバイスを自動コントロールすることができます。

ソフトウェアでプログラムした反応レシピ通りに自動運転させることが可能になります。

オートログ機能が反応中の各種パラメーターを自動的に記録し、レポートを作成します。

※ 反応後のろ過工程は自動では行いません。

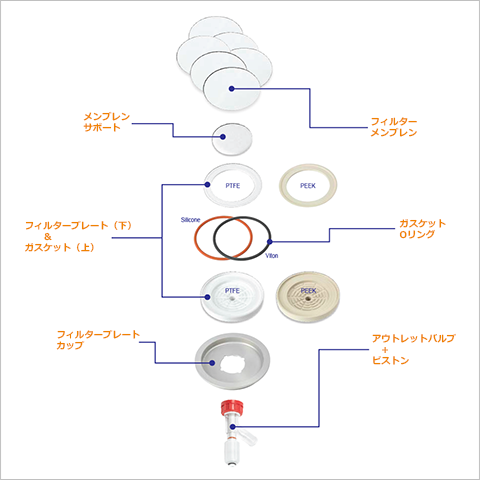

反応器の底に装着するフィルトレーションユニット（ろ過ユニット）です。

役割の異なる複数のパーツで構成され、それらを組み立ててベッセルボトムに接続して使用します。

組み立て作業は非常に簡単、初めて使用する方でも位置合わせと接続に手間取ることはありません。

それぞれのパーツの役割と組み立て手順は下の内容をご参照ください。

フィルターメンブレン

孔径の異なる6種類のメンブレンから選択します。再使用が可能です。自前のフィルターメンブレンを規定サイズにカットして使用することも可能です。

メンブレンサポート

ろ過中にメンブレンが傷むのを防ぐための焼結ガラス製のサポートフィルター（孔径 100 μｍ)です。メンブレンとフィルタープレートの間に置きます。

フィルタープレート

メンブレンとメンブレンサポートを載せるプレートです。使用温度帯と溶媒の種類に合わせてPTFEとPEEKの2種類から選択します。

ガスケットとOリング

液漏れを起こさないためのシーリングです。ガスケットはPTFEとPEEKの2種類、Oリングはシリコンとバイトンの2種類から選択します。

フィルタープレートカップ

フィルタープレートを収めるアルミ製のカップです。フィルタープレートだけでは不足する剛性を与えます。

アウトレットバルブ＋ピストン

ろ液排出のためのガラス製のバルブ（内径15mm）と開閉ピストンです。デッドスペースのないデザインのため反応液のロスを最少化します。

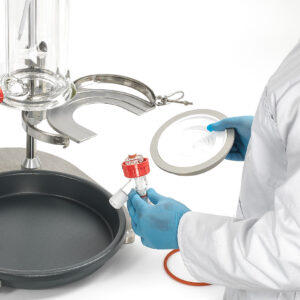

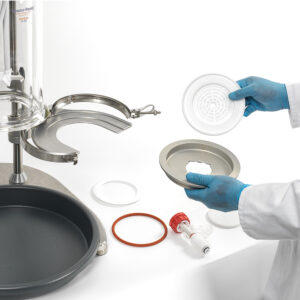

❶アルミ製のフィルタープレートカップにフィルタープレート（PTFE or PEEK）を載せる。

❷アウトレットバルブ（BOV）を下部に取り付ける。

❸焼結ガラスサポートを載せる。

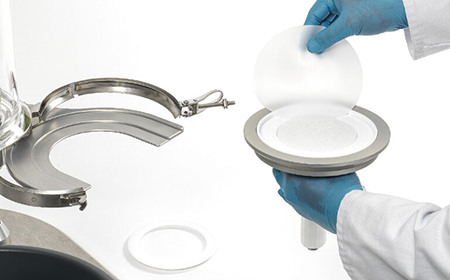

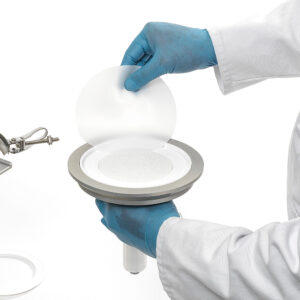

❹希望の孔径のフィルターメンブレンを載せる。

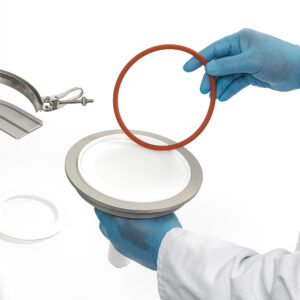

❺シリコン製またはViton製のOリングを載せる。

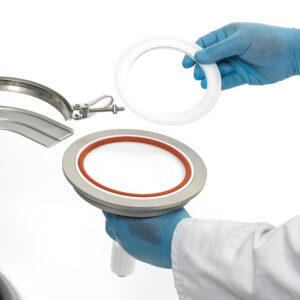

❻PTFE製またはPEEK製のガスケットを載せる。

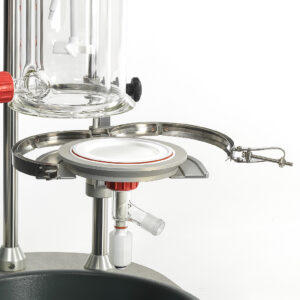

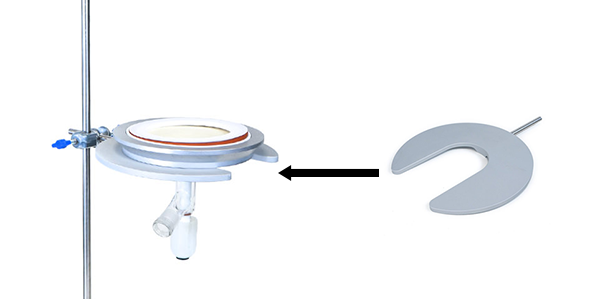

❼旋回可能なプレートサポートに組み立てたフィルタープレートを置きます。旋回できるので、ろ過後の固形物の回収も容易です。

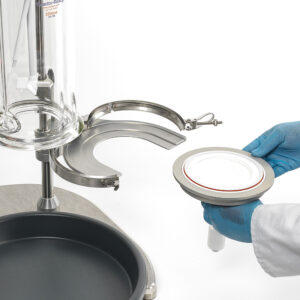

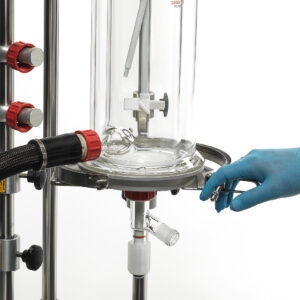

❽プレートサポートごと回して、ベッセルの底部にフィルタープレートを配置させ、クランプで底部に固定します。

❾固定作業に工具は不要です。初めての方でも簡単に作業できます。

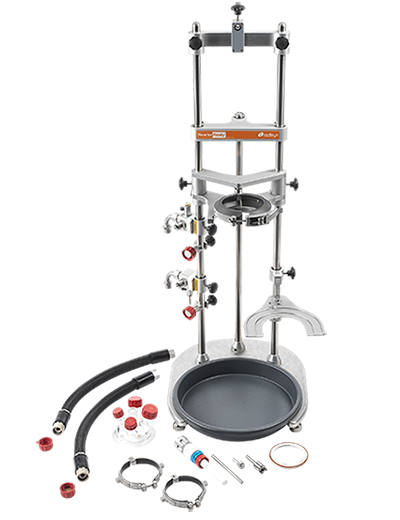

RR171000  Reactor-Ready Filter Core

• ベースフレーム（HDPE製ドリップトレイ、スタンド、延長サポートロッド、クランプ）
• 断熱ホース（ベッセル to マニホールド）
• ドレイン付マニホールド
• ベント付マニホールド
• PTFE製スターラーガイド
• スターラー’drop-in’カップリング
• 5ポート ガラスリッド（RR136000）
• FEP製ベッセルOリング（RR121090）
• PTFE製サポート輪具（RR121095）
• ステンレス製ベッセルサポート輪具（RR121048）
• フィルタープレートサポート（RR171002）

※ フィルタープレートクランプは含まれておりません。別途必要となります。

※ 循環恒温槽とマニホールドの間の断熱ホースは含まれておりません。M24x 1.5 メスコネクションをもつ断熱ホースあるいは適切なアダプターが必要となります。

RR171004  Filter Plate Clamp – DN150

フィルタープレートアセンブリーをベッセル底に固定するためのクランプです。

本体には含まれませんので、必ずお選びください。

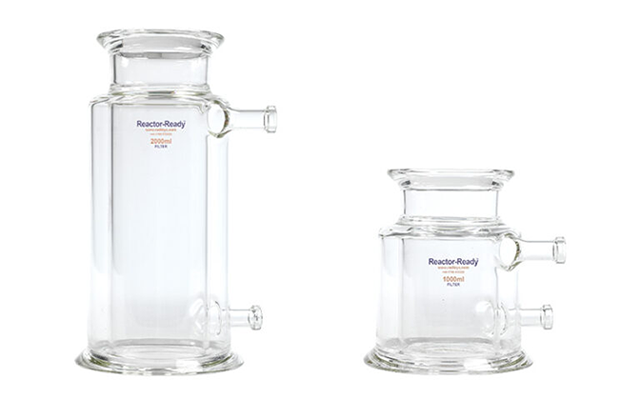

フィルターベッセル（ろ過反応器）は、1 Lと2 Lの2サイズをご用意しています。

ベッセル上部のリッドフランジはDN100で、Reactor-Ready Flex Labで使用するベッセルサイズと同径です。

下部のフィルターフランジはDN150となっており、広口のためサンプルが取り出しやすい形状です。上下でサイズが違うので、誤使用の心配がありません。

フィルターベッセルは、ベッセル単品あるいはベッセルキットとしてご購入いただけます。

※ Reactor-Ready Flex Labで使用する通常の反応器もご使用いただけます。

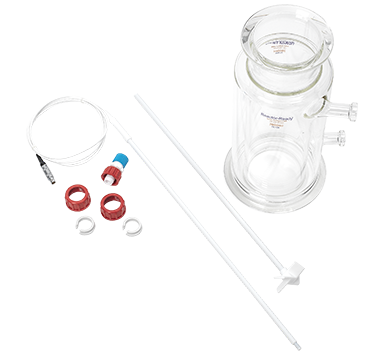

RR170100  1000 mL フィルターベッセルキット

• 1000 mL フィルターベッセル（RR171100）
• PTFE製 タービン型スターラーシャフト for 1000 mL FV（RR171020）
• Pt100 PTFE温度プローブ 9mm + LEMOプラグ（RR141000）
• PTFE温度プローブアダプター 9mm（RR140015）
• 熱媒体供給口/排出口カップリング

それぞれのコンポーネントは単品でもご注文可能です。

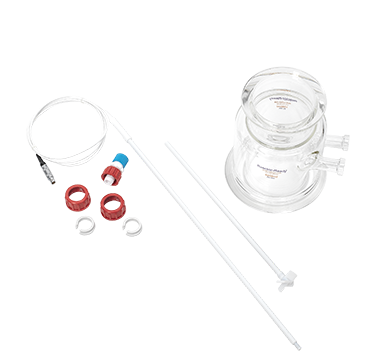

RR170200  2000 mL フィルターベッセルキット

• 2000 mL フィルターベッセル（RR171200）
• PTFE製 タービン型スターラーシャフト for 2000 mL FV（RR171022）
• Pt100 PTFE温度プローブ 9mm + LEMOプラグ（RR141000）
• PTFE温度プローブアダプター 9mm（RR140015）
• 熱媒体供給口/排出口カップリング

それぞれのコンポーネントは単品でもご注文可能です。

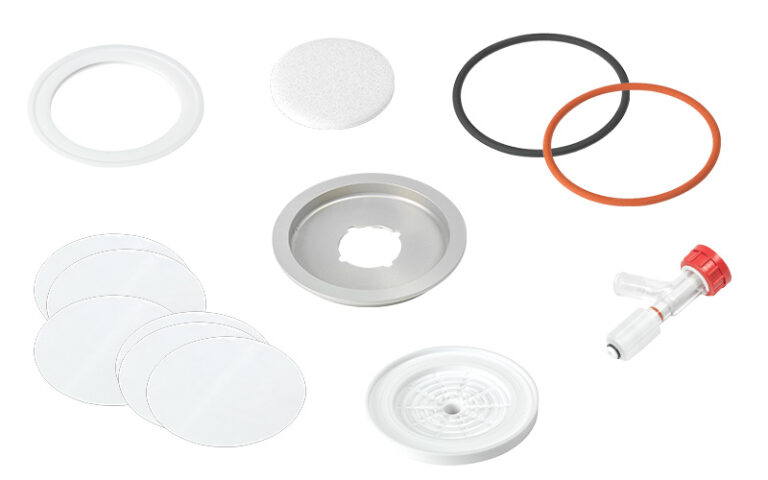

RR170020  PTFE フィルタープレートキット – DN150

• PTFE製 フィルタープレート（RR171028）
• PTFE製 フィルタープレートガスケット（RR171040）
• アルミニウム製 フィルタープレートカップ（RR17036）
• フィルタープレート Oリング シリコン（RR171048）
• フィルタープレート Oリング Viton（RR171050）
• 焼結ガラス製 メンブレンサポート（RR171056）
• ガラス製 BOV for 15 mm ピストン（RR171060）
• 15 mm BOVピストン（RR171062）
• フィルターメンブレン評価キット（RR170030）

それぞれのコンポーネントは単品でもご注文可能です。

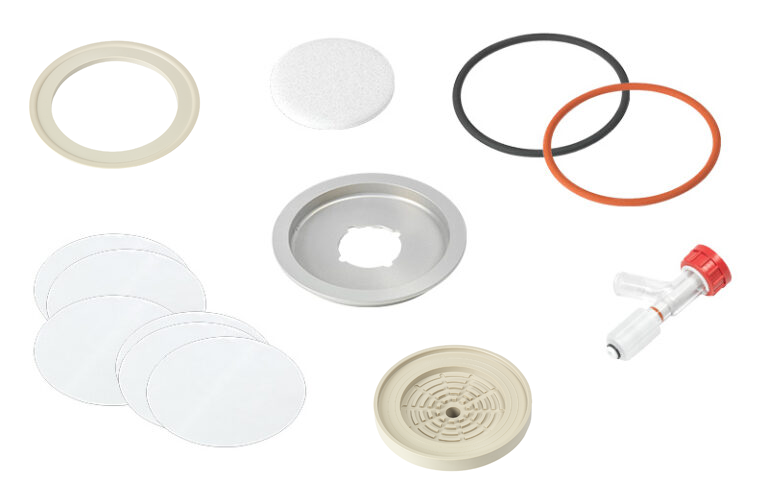

RR170022  PEEK フィルタープレートキット – DN150

• PEEK製 フィルタープレート（RR171030）
• PEEK製 フィルタープレートガスケット（RR171042）
• アルミニウム製 フィルタープレートカップ（RR17036）
• フィルタープレート Oリング シリコン（RR171048）
• フィルタープレート Oリング Viton（RR171050）
• 焼結ガラス製 メンブレンサポート（RR171056）
• ガラス製 BOV for 15 mm ピストン（RR171060）
• 15 mm BOVピストン（RR171062）
• フィルターメンブレン評価キット（RR170030）

それぞれのコンポーネントは単品でもご注文可能です。

Reactor-Ready Filterで使用するオーバーヘッドスターラーは、目的に合わせて最適なものをチョイスします。

Radleys社では、3年保証付きのHeidolph Instruments社製のオーバーヘッドスターラーを標準仕様としていますが、メーカーを問わず様々なメカニカル攪拌機をご利用いただけます。

使用されるオーバーヘッドスターラーの選定にあたっては一度ご相談ください。

Heidolph オーバーヘッドスターラーの仕様表を見る

加熱と冷却のための循環恒温槽、各社の装置をご使用いただけます。

使用する予定のベッセルサイズと反応温度に合わせて適切なものをご選択ください。

Reactor-Ready Filterで制御可能な温度範囲は-30℃ ～ +180℃です。

オプションのAVA Lab コントロールソフトウェアで循環恒温装置の制御を行う場合は、Huber社、Julabo社、Lauda社、Haake社の製品を選ぶ必要があるのでご注意ください。

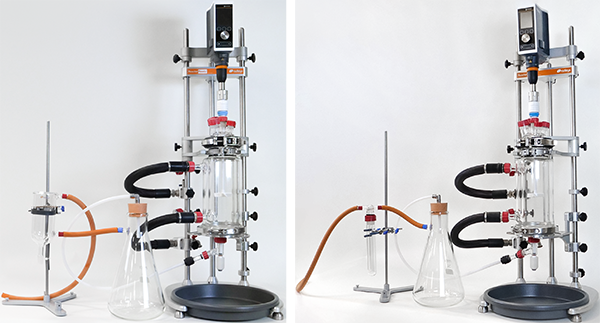

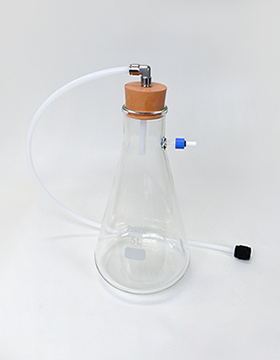

RR170042  2000 mL ろ過回収キット

• 2000 mL コレクションベッセル（RR171602）
• ゴム栓、 57mm径、Φ12mm穴（RR171606）
• Φ12mm PTFE製 チューブ 1m（RR139354)
• Φ12mmチューブ用　SUS製エルボー（RR171610）
• Rodaviss アダプター B19 to GL25（RR139085）
• Φ12mmチューブ用 GL25 コンプレッションフィッティング（RR139350）
• 減圧用ゴムチューブ、ID 6.5 x OD 16.5mm、2m（RR171608）

RR170044  5000 mL ろ過回収キット

• 5000 mL コレクションベッセル（RR171604）
• ゴム栓、 67mm径、Φ12mm穴（RR171607）
• Φ12mm PTFE製 チューブ 1m（RR139354)
• Φ12mmチューブ用　SUS製エルボー（RR171610）
• Rodaviss アダプター B19 to GL25（RR139085）
• Φ12mmチューブ用 GL25 コンプレッションフィッティング（RR139350）
• 減圧用ゴムチューブ、ID 6.5 x OD 16.5mm、2m（RR171608）

それぞれのコンポーネントは単品でもご注文可能です。

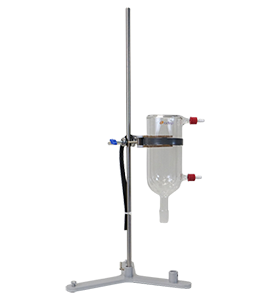

RR170046  ドライアイス コールドトラップキット

ドライアイスを使用することができる500mLサイズの大型冷却トラップです。

• ドライアイス コールドトラップ 500mL（RR722414）
• レトルトスタンド（RR31210）
• ボスヘッド（RR71115）
• ゴムベルトクランプ（RR139364）

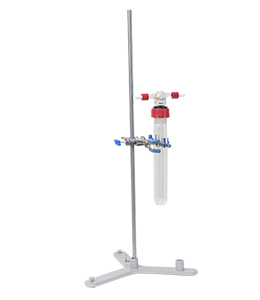

RR170048  スモール コールドトラップキット

• 2ピース コールドトラップ（RR724011）
• レトルトスタンド（RR31210）
• ボスヘッド（RR71115）
• 3爪クランプ（RR139069）

それぞれのコンポーネントは単品でもご注文可能です。
