反応装置 / 反応ろ過装置 Reactor-Ready シリーズ

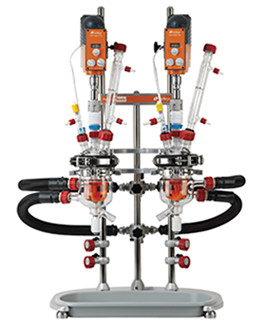

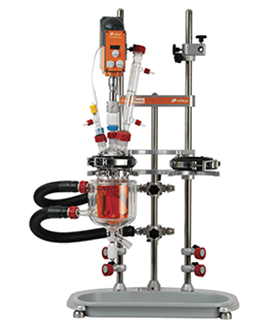

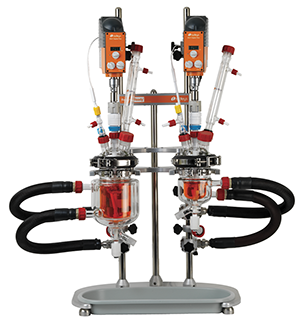

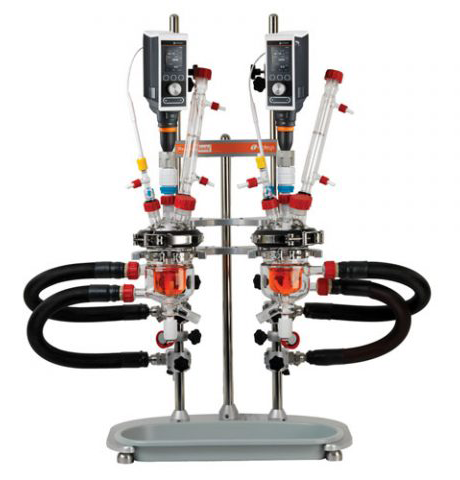

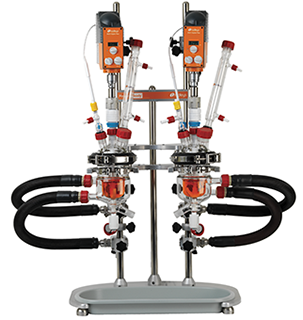

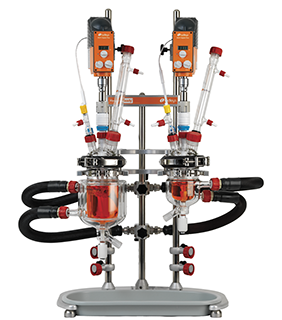

Reactor-Ready Duoは、1台で2本の反応器（ベッセル）を使うことができるラボスケールの反応装置です。

2つの反応器での合成反応をパラレルに行うことも、連続で行うことも（2段階反応）できます。

リアクターのセットアップと反応条件の設定は柔軟に行うことができます。

• 同一サイズの反応器を使う / 異なるサイズの反応器を使う
• 2本を同一の温度で制御する / 異なる温度で制御する
• 2本を同一の攪拌条件で制御する / 異なる条件で制御する

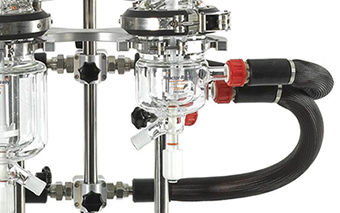

2つそれぞれのベッセルポジションの特徴は Reactor-Ready Flexと同じで、反応器の交換を1人で迅速かつ簡単に行うことができます。100 mL ~ 5 Lの同じスタンダードタイプあるいはプロセスタイプの反応器をご使用いただけます。

AVA Lab コントロールソフトウェアによる自動反応制御と自動データロギングに対応します。

省スペース

2台の反応装置を並べて置くよりも省スペースに2つの反応器を設置することができます。ラボやドラフトチャンバーの貴重なスペースを有効活用することで、仕事の生産性向上に貢献します。

フレキシブル

2個の反応器のサイズは同一サイズでも異なるサイズでも大丈夫です。反応器の交換は数分で迅速に行えます。反応温度は恒温循環槽の台数によって同じ温度にも異なる温度にも設定できます。

同時反応/連続反応

2本の反応器は、同じ反応あるいは異なる反応をパラレルに行うことができるだけでなく、1本目→2本目の連続自動反応を行ったり、滴下実験に使用するなど柔軟に応用できます。

自動コントロール

オプションのAVA Lab コントロールソフトウェアを使用して反応レシピのプログラムとその自動実行が可能になります。外部デバイスを用いて連続反応や滴下実験も自動化できます。

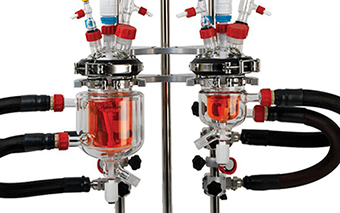

同一サイズの2本のベッセルの温度を
1台の循環恒温槽で制御

異なるサイズの2本のベッセルの温度を
1台の循環恒温槽で制御

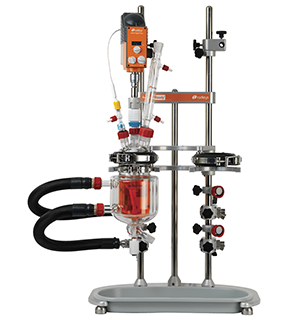

1本のベッセルの温度を
1台の循環恒温槽で制御

同一サイズの2本のベッセルの温度を
2台の循環恒温槽で別々に制御

異なるサイズの2本のベッセルの温度を
2台の循環恒温槽で別々に制御

1本のベッセルの温度を
1台の循環恒温槽で制御

パラレル合成や合成条件検討

もっとも一般的な使い方です。

同一の反応あるいは異なる反応を並列で行うことで合成の生産性を向上させることができます。あるいは、異なる反応条件を並列で行って条件検討に用います。

2段階反応

2本のベッセルを2段階反応に用います。

2段反応を行うためには、1段目の反応後の液を減圧ポンプや送液ポンプを用いて隣の2段目の反応を行うベッセルに移送します。

添加試薬の予備冷却／予備加熱

1方のベッセルで予め試薬を冷却／加熱

一方のベッセルをフィードベッセルとして使用し、試薬の予備冷却や予備加熱を行い、もう一方のベッセルに添加して反応を行います。

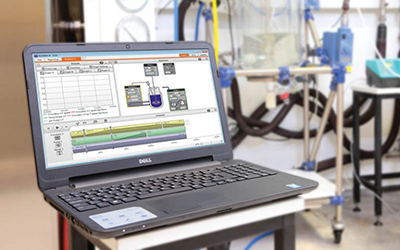

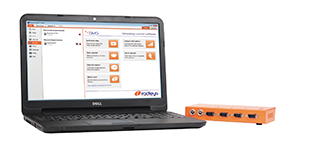

Reactor-Ready Duoは、AVA Lab コントロールソフトウェアを用いた自動運転制御に対応します。

簡単な反応レシピから複雑な反応レシピまでPCでプログラムして、24時間無人自動コントロールすることができます。

また、温度プローブを用いたより正確な温度コントロールにより反応の再現性が向上し、自動プロセスデータログがDoEやスムーズな技術移転を可能にします。

恒温循環槽と攪拌ユニットだけでなく、ポンプシステムなど様々な外部デバイスを統合制御できます。

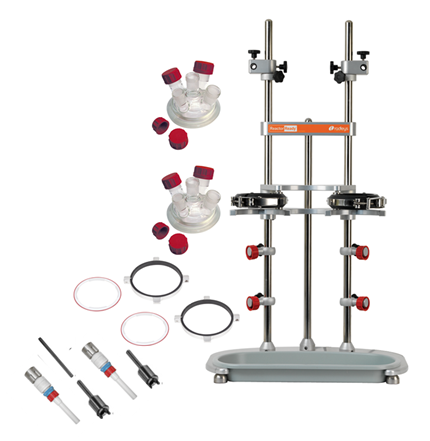

RR121300  Reactor-Ready Duo Core

• Duo ベースフレーム、サポートロッド、クランプ類
• 5ポート ガラスリッド x2
• FEP製ベッセルOリング＋PTFEカラー x2
• HDPE製ドリップトレイ
• PTFE製スターラーガイド x 2
• スターラー’drop-in’カップリング x 2
• ステンレス製ベッセルサポート輪具×2
• ボスクランプ用サポートロッド

循環恒温槽 1台用

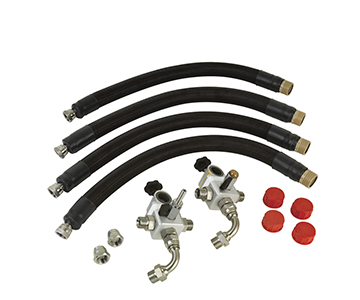

RR12305  Single Ｃirculator Ｍanifold ＋Hose Kit

• 共用ベント付マニホールド（熱媒/冷媒供給口用）
• 共用ドレイン付マニホールド（熱媒/冷媒出口用）
• 断熱ホース（マニホールドからベッセル） x4

循環恒温槽 2台用

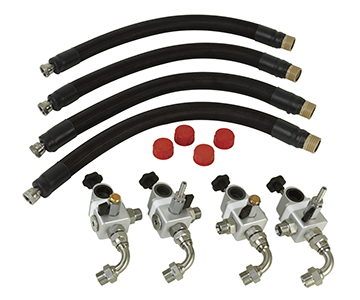

RR12310 Double Ｃirculator Ｍanifold ＋Hose Kit

• 右ベッセル用ベント付マニホールド（熱媒/冷媒供給口用）
• 左ベッセル用ベント付マニホールド（熱媒/冷媒供給口用）
• 右ベッセル用ドレイン付マニホールド（熱媒/冷媒出口用）
• 左ベッセル用ドレイン付マニホールド（熱媒/冷媒出口用）
• 断熱ホース（マニホールドからベッセル）x4

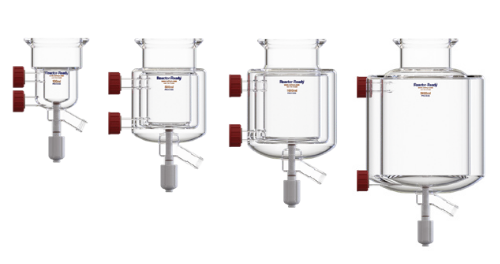

ガラスベッセル（反応器）は、100 mL ～ 5 Lの中から様々なタイプをご選択いただけます。

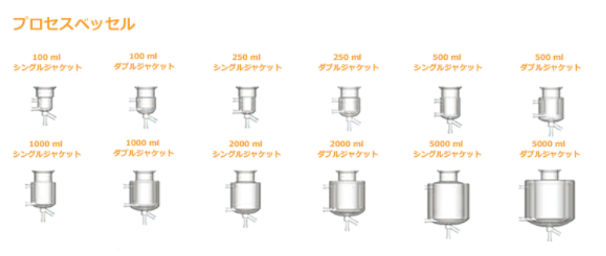

プロセスベッセルは、生産スケールの反応釜を模した平底の底面形状、ヘッドスペース、内径：高さ比（1:1.25）をもつ反応器です。

スタンダードベッセルは丸底・縦長のベッセルで、丸底フラスコからのスケールアップに適します。

それぞれシングルジャケット（二重管）と真空断熱層を外側にもつダブルジャケット（三重管）を選ぶことができます。

ダブルジャケットは外部からの熱遮断効果と熱媒の伝熱効率に優れます。また、冷却反応時に霜が付かないため外から容易に視認することができます。

スタンダードベッセルキット

• 反応器（スタンダードベッセル）
• PTFE製 スターラーシャフト（アンカー型）
• 熱媒体供給口／排出口のカップリング

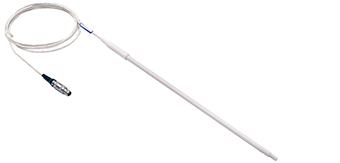

• Pt100 PTFE 温度プローブ
• ＰTFE 温度プローブ アダプター

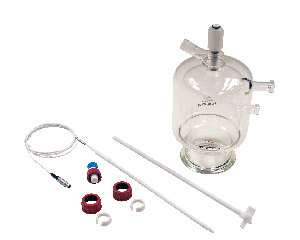

プロセスベッセルキット

• 反応器（プロセスベッセル）
• PTFE製 スターラーシャフト（タービン型）
• 熱媒体供給口／排出口のカップリング
• Pt100 PTFE 温度プローブ
• ＰTFE 温度プローブ アダプター

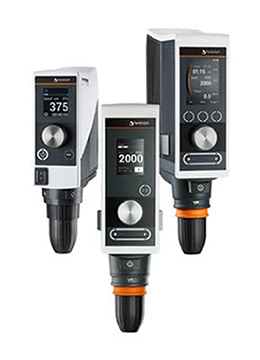

Reactor-Ready Filter Labで使用するオーバーヘッドスターラーは、目的に合わせて最適なものをチョイスします。

Radleys社では、3年保証付きのHeidolph Instruments社製のオーバーヘッドスターラーを標準仕様としていますが、メーカーを問わず様々なメカニカル攪拌機をご利用いただけます。

使用されるオーバーヘッドスターラーの選定にあたっては一度ご相談ください。

Heidolph オーバーヘッドスターラーの仕様表を見る

アンカー型

プロペラ型（タービン型）

リトリートカーブ型

バッフル

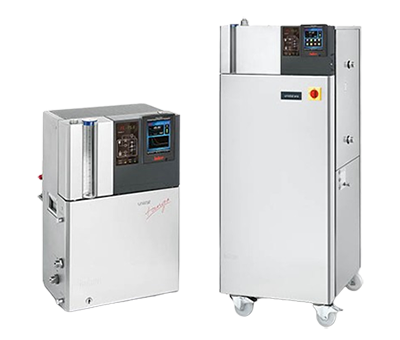

加熱と冷却のための循環恒温装置は、各社の装置をご使用いただけます。

使用する予定のベッセルサイズと反応温度に合わせて適切なものをご選択ください。

Reactor-Ready Duoで制御可能な温度範囲は-70℃ ～ +230℃です。

オプションのAVA Lab コントロールソフトウェアで循環恒温槽の制御を行う場合は、Huber社、Julabo社、Lauda社、Haake社の製品を選ぶ必要があるのでご注意ください。

RR136000
5ポート ガラスリッド

RR136100
5ポート PTFEリッド
（ソケット付き）

RR136110
7ポート PTFEリッド
 （ソケット別売）

RR121090 + RR121095
 FEP Oリング + PTFE輪具

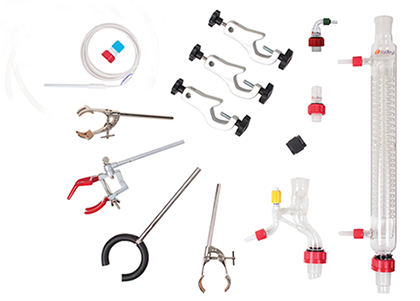

RR139190  Reflux Divider Kit

標準タイプのReflux Divider Kitです。

• Reflux Divider Head B29 + GL18 + PTFE Fitting（RR139150）
• Adapter Rodaviss B24 to GL25（RR139332）
• GL25HT Compression Fitting for 12mm OD Tubing（RR139350）
• PTFE Tubing 10mm ID x 12mm OD 1m length（RR139354）
• Pilot Boss Head 22-35mm, 8-12mm x 3（RR139360）
• Universal Clamp Cork Jaws 10mm rod, 0-80mm x 2（RR139374）
• Lower Support Ring 10mm rod, 76mm ID（RR139376）
• Condenser Jacket Coil Rodaviss B29 + GL14 + fittings（RR139009）
• Right Angle Adapter B29 + GL14 + PTFE fittings（RR139011）

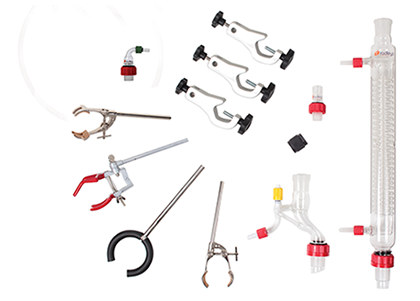

RR1391912  Reflux Divider with Vapour Temp Kit

温度プローブを装着できるRefux Divider Kitです。

• Reflux Divider Head B29 + GL18 & Temp Probe Port B14（RR139152）
• Adapter Rodaviss B24 to GL25（RR139332）
• GL25HT Compression Fitting for 12mm OD Tubing（RR139350）
• PTFE Tubing 10mm ID x 12mm OD 1m length（RR139354）
• Pilot Boss Head 22-35mm, 8-12mm x 3（RR139360）
• Universal Clamp Cork Jaws 10mm rod, 0-80mm x 2（RR139374）
• Lower Support Ring 10mm rod, 76mm ID（RR139376）
• Condenser Jacket Coil Rodaviss B29 + GL14 + fittings（RR139009）
• Right Angle Adapter B29 + GL14 + PTFE fittings（RR139011）
• Pt100 PTFE Temp. Probe (Reflux Divider Head) + 2m Cable + Lemo Plug（RR139133）
• PTFE Temperature Probe Adapter (B14 for Reflux Divider Head)（RR139135）

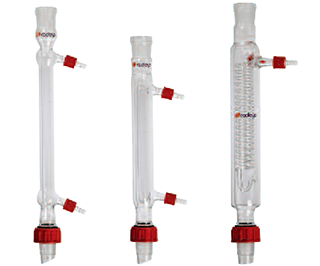

冷却コンデンサー

還流実験のための冷却コンデンサーです。目的と用途に応じて適した製品をお選びください。

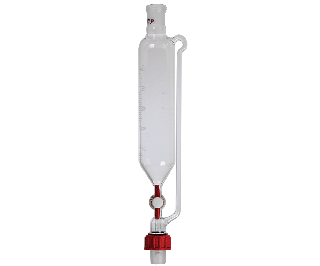

滴下ロート

試薬を滴下しながら合成を行うための滴下ロートです。ベッセルサイズに応じて適した製品をお選びください。

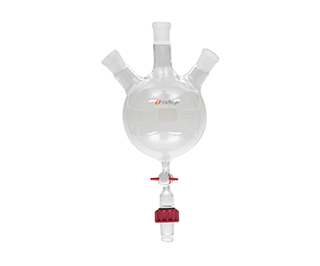

レシーバーフラスコ

Reflux Divider Kitと一緒に使用する受け器です。適切なサイズのものを選択してください。

PTFE hose adapter

Liquid addition adapter

Glass cone stopper

Reducing adapter

Right angle adapter

Enlarging adapter

Liquid inlet adapter

Gas purge adapter

Oil bubbler

Vertical Run-off adapter

Run-off secondary valve

Swan neck adapter

Solid addition funnel

PTFE flexible Bellows

4-Prong large clamp

Chain clamp

Rubber belt clamp

Universal clamp cork jaws

Lower support ring

Pilot boss head

Rod extension
