Radleys 有機合成装置

6連/12連 パラレル合成装置 Carouselシリーズ

加熱反応~冷却反応~還流実験まで

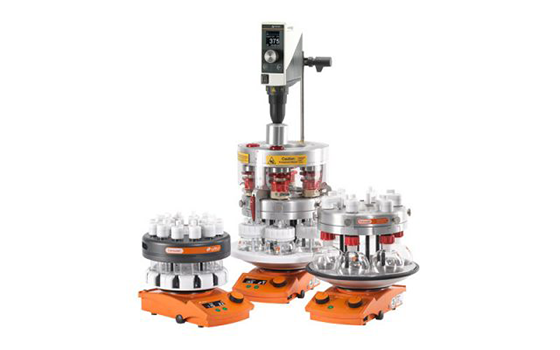

6連/12連式のパラレル合成装置

同一条件での複数の反応を省スペースで安全に行うパラレル合成装置です

6連/12連 パラレル合成装置 Carouselシリーズ

省スペースでの並列反応により化合物合成の生産性をUP

Radleys社のCarouselシリーズは、同一の温度条件&同一の撹拌速度で行う複数の反応をパラレルで制御することができる有機合成装置です。

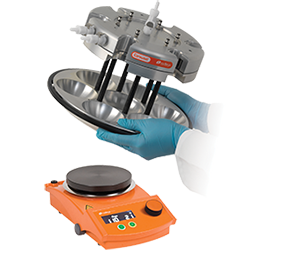

Carousel 6 on hot-plate stirrer

ホットプレートスターラー(天板径135 mm以下)に載せるユニットを入れ替えるだけで、様々な反応にフレキシブルに対応します。

  • 加熱反応(最大180℃)
  • 冷却反応(最低-78℃)
  • 還流実験
  • 不活性ガス雰囲気下での反応

1台のホットスターラー上で、試験管12本あるいはフラスコ6本まで並列に反応が可能。
少ないスペースで複数の反応を同時並行できるため、ドラフト内の貴重なスペースを占有することなく、合成の生産性を向上していただけます。

パラレル合成装置は均一な撹拌ができない?

複数の反応を同時に行うパラレル合成では、各容器をマグネットスターラーで均一に撹拌するのが難しいと感じた事はありませんか?
通常、マグネットスターラーは中央部分のみ撹拌子がキレイに回ります。
しかし、Radleys社のCarousel 12 Plus / Carousel 6 Plusでは、すべてのポジションにおいて均一な撹拌が可能です。
その秘密は、下の動画をご覧ください。

Carouselシリーズ:9つの特徴

E19-heated-carousel-6

複数の反応を並列制御

heating-01

効率的で均一な加熱(up to 180℃)

E19-Stirring

均一でパワフルな攪拌


E19-reflux-01

還流実験に対応

E19-Inert

不活性ガス下の反応に対応

E19-Cooling-option

-78℃までの冷却反応も可能


E19-Easy-on-caps

取付が簡単な反応容器キャップ

3-durable-glass-vials

耐久性の高いガラス反応容器

E19-Modular

豊富なオプションとアクセサリー



Carouselシリーズ:製品ラインナップ

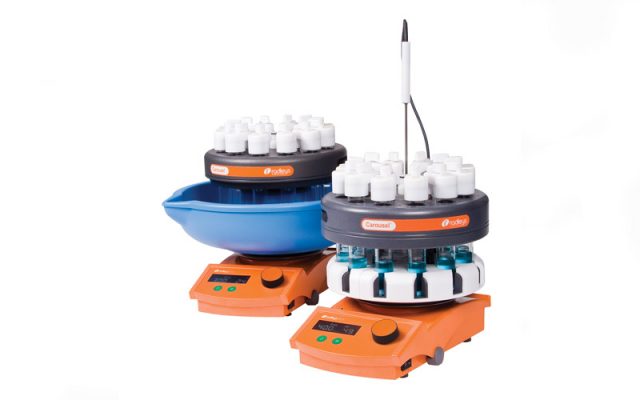

12連パラレル合成システム
Carousel 12 Plus
Reaction System
Cooled Carousel 12 Plus
Reaction System
Heated Carousel_12_Plus_small
Cooled Carousel_12_Plus_small
  • 最大12本の試験管を並列に加熱・撹拌
  • 液量:1~20 mL/容器
  • 温度:室温~+180℃
  • 撹拌方法:マグネットスターラー
  • 最大12本の試験管を並列に冷却・撹拌
  • 液量:1~20 mL/容器
  • 最大冷却温度:-78℃
  • 撹拌方法:マグネットスターラー
6連パラレル合成システム
Carousel 6 Plus
Reaction System
Cooled Carousel 6 Plus
Reaction System
Tornado Overhead Plus
Stirring System
Heated Carousel_6_Plus_small
Cooled Carousel_6_Plus_small
Tornado_small
  • 最大6本のフラスコを並列に加熱・撹拌
  • フラスコ容量:5~250 mL
  • 温度:室温~+180℃
  • 撹拌方法:マグネットスターラー
  • 最大6本のフラスコを並列に冷却・撹拌
  • フラスコ容量:5~250 mL
  • 最大冷却温度:-78℃
  • 撹拌方法:マグネットスターラー
  • Carousel 6 Plusをオーバーヘッドスターラーで撹拌
  • 1台のスターラーでフラスコ6本を同時に撹拌可能

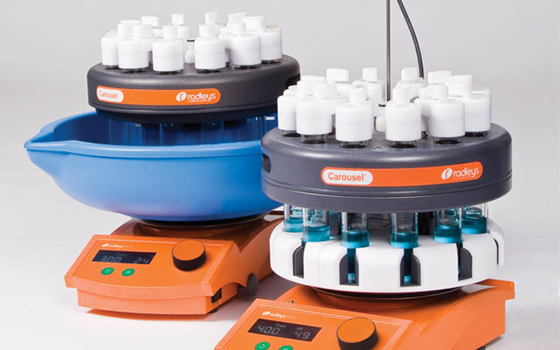

❶ Carousel 12 Plus Reaction System(12連 加熱反応システム)

Carousel 12 Plus Reaction Systemは、最大20mL容量の試験管12本を並列制御できるパラレル合成装置です。
最高180℃までの加熱反応が可能、撹拌はマグネティックスターラーにより行います。

スターラーの上に載せるユニットを交換することにより、12連の冷却反応装置にシステムチェンジできます。

Carousel_12_Features

What our customer says

...when we talk about experiments for route scouting or optimisation, we refer to it as 'doing a carousel'. That is a reflection of how much it has positively changed our ways of working.

- Toxicological Testing Process Chemist, Lundbeck

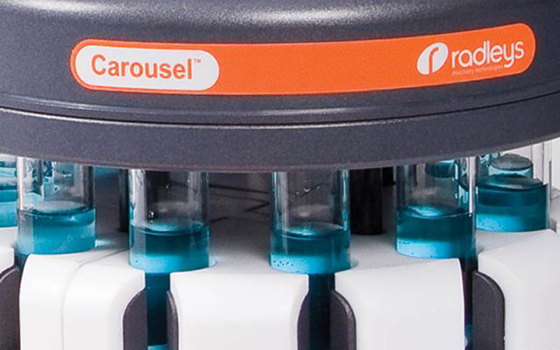

Carousel 12 Plusの主な特徴
Carousel12_円形構造
Carousel12_視認性
Carousel12_不可性ガス
Carousel12_還流実験
均一に撹拌・加熱可能な円形構造 反応中の視認が可能 不活性ガス下での反応が可能 還流実験も容易
Carousel12_断熱
Carousel12_キャップ
Carousel12_付け外し
Cooled_Heated_Carousel12
優れた加熱効率と優れた断熱効率 容易に取付可能なPTFEキャップ 試験管を載せたまま付け外し 冷却反応用にいつでも変換可能
Carousel 12 Plusを動画で見る

Carousel 12 Plusのシステム選択とアクセサリーの詳細はこちら

❷ Cooled Carousel 12 Plus Reaction System(12連 冷却反応システム)

Cooled Carousel 12 Plus Reaction Systemは、最大20mL容量の試験管12本による-79℃までの冷却反応を並列制御することができるパラレル合成装置です。スターラーに載せるユニットを交換することで加熱反応システムに容易に変換できます。

Cooled carousel_12_Features

What our customer says

The Cooled Carousel 12 used routinely by all for both parallel synthesis and for rapid reaction development and optimisation - a testament to the convenience of operation and the ease by which standard methodology may be transferred onto the apparatus.

- Dyson Perrins Laboratory, University of Oxford

Cooled Carousel 12 Plusの主な特徴
Cooled Carousel12_不可性ガス
Carousel12_キャップ
Cooled Carousel12_付け外し
Cooled_Heated_Carousel12
不活性ガス下での冷却反応が可能 容易に取付可能なPTFEキャップ 試験管を載せたまま付け外し 加熱反応用にいつでも変換可能

Cooled Carousel 12 Plusのシステム選択とアクセサリーの詳細はこちら

❸ Carousel 6 Plus Reaction System(6連 加熱反応システム)

Carousel 6 Plus Reaction Systemは、5~250mLのフラスコ6本を並列制御できるパラレル合成装置です。
最高180℃までの加熱反応が可能、撹拌はマグネティックスターラーにより行います。

スターラーの上に載せるユニットを交換することにより、6連の冷却反応装置にシステムチェンジできます。

Carousel_6_Features

What our customer says

We chose the Carousel 6 because it does many things at once ... it has helped us greatly in our day-to-day work. In fact, synthetic outputs have probably quadrupled!

- Dr John Spencer, Department of Chemistry, University of Sussex

Carousel 6 Plusの主な特徴
Carousel6_均一
Carousel6_フラスコ脱着
Carousel6_不活性ガス
Carousel6_還流実験
均一に撹拌・加熱可能な円形構造  反応容器を簡単に着脱 不活性ガス下での反応が可能 還流実験も容易
Carousel6_容器バラエティ
Carousel6_アクセサリーたち
Carousel6_キャップ_2
Carousel6_加熱冷却チェンジ
 多彩な反応容器を選択可能 充実した多様なアクセサリー  容易に取付可能なPTFEキャップ 冷却反応用にいつでも変換可能
Carousel 6 Plusを動画で見る

Carousel 6 Plusのシステム選択とアクセサリーの詳細はこちら

❹ Cooled Carousel 6 Plus Reaction System(6連 冷却反応システム)

Cooled Carousel 6 Plus Reaction Systemは、5~250mLサイズのフラスコ6本による-79℃までの冷却反応を並列制御することができるパラレル合成装置です。スターラーに載せるユニットを交換することで加熱反応システムに容易に変換できます。

Cooled Carousel_6_Features

What our customer says

The Cooled Carousel 6 met its requirements well. The outer of the plastic bath remained at a hand-touchable temperature throughout all experiments.

- Sutherland Research Group, Aston University

Cooled Carousel 6 Plusの主な特徴
Cooled Carousel12_不可性ガス
Carousel6_キャップ
Cooled Carousel6_付け外し
Carousel6_容器バラエティ
不活性ガス下での冷却反応が可能 容易に取付可能なPTFEキャップ 試験管を載せたまま付け外し 多彩な反応容器を選択可能


Cooled Carousel 6 Plusのシステム選択とアクセサリーの詳細はこちら

❺ Tornado Plus Overhead Stirring System(6連オバーヘッド攪拌パラレル合成システム)

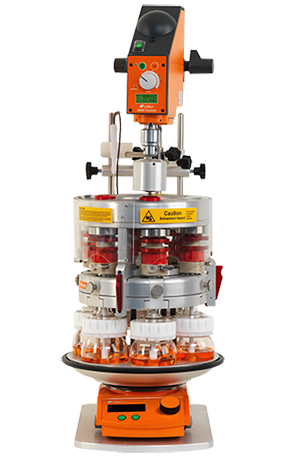

Tornado NB

Tornado Plus Overhead Stirring Systemは、Carousel 6 Plusにオーバーヘッド攪拌モジュールを組み合わせたシステムです。

粘性の高いサンプルの反応、あるいは壊れやすい固体サンプルを溶液中に分散したい場合に適したシステムです。

1つのオーバーヘッド攪拌モジュールで、50~250mLのフラスコ6本を同時に均一に攪拌しながら、180℃までの加熱反応を行うことができます。

冷却反応を行いたい際には、Breeze Heating/Cooling Work Station(写真左)、あるいはStorm Heating/Cooling Work Station(写真右)と組み合わせて使用します。

Breeze Heating/Cooling Work Stationは、-30℃までの冷却反応が可能です。
Storm Heating/Cooling Work Stationは、断熱ステーションを使用するため、-65℃までの冷却反応が可能です。

※ Breeze heating/Cooling Work StationとStorm Heating/Cooling Work Stationは、加熱反応のより正確で迅速な温度制御を行いたい場合にも有効なオプションです。

Breeze Tornado

Breeze Works Stationと組み合わせ

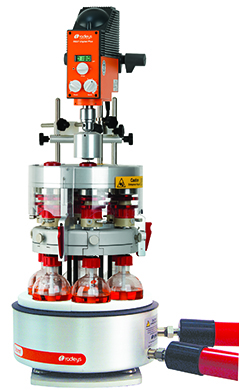

Hei Storm

Storm Work Stationと組み合わせ

  攪拌速度 撹拌翼 溶液の最大粘性 温度制御レンジ
Tornado Plus オーバーヘッド撹拌システム 0~1,000 rpm アンカー型
プロペラ型
遠心型
10,000 cps 室温~+180℃
+ Breeze Work Station -30℃~+165℃
+ Storm Work Station -65℃~+200℃
Tornado Plus Overhead Stirring Systemを動画で見る

Tornado Plus Overhead Stirring Systemのシステム選択とアクセサリーの詳細はこちら
