青色LED光源を用いたDNAゲル撮影装置
D-DiGit DNAゲルスキャナー

青色LEDスキャナー D-DiGit

青色LEDによる本格的DNAゲル撮影装置

D-DiGitは、光源としてUV(紫外線)ではなく青色LEDを用いるスキャナー型のゲル撮影装置です。

SYBR Safe、GelRedなどで染色したDNAゲルの撮影とバンドの切り出しに最適です。

UVを用いないため安心してバンドの切り出し作業が可能です。

変異原性のあるエチジウムブロマイドの廃棄量を減らしたいラボに適したシステムです。

カタログをダウンロードする

青色LEDによりゲルの撮影からバンドの切り出しまで安全に

◇ 安全と安心をあなたのラボに

人体(角膜など)に障害を与える恐れのある紫外線と変異原性のあるエチジウムブロマイドを用いないため安全に安心して実験を行っていただけます。

Safe-glass

1.UV光を直視する心配なし

2.ゲル切り出し作業での日焼けの心配なし

3.UVによるDNA切断の心配なし

◇ 様々な核酸染色蛍光試薬に対応しています

各社の様々なDNA蛍光染色インターカレーション試薬をお使いいただけます。

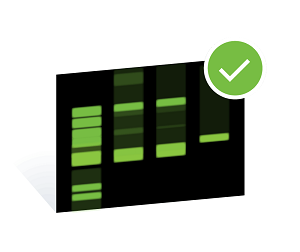

Green-stained gel

SYBR® Safe DNA Gel Stain

SYBR® Gold Nucleic Acid Gel Stain / SYBR® Green I Nucleic Acid Gel Stain

Diamond™ Nucleic Acid Dye

GelGreen™ Nucleic Acid Gel Stain / GelRed™ Nucleic Acid Gel Stain

Midori Green Direct / Midori Green Advanced DNA Stain

GreenView™ Nucleic Acid Gel Stain / GreenView™ Plus Nucleic Acid Gel Stain

GreenView™ Ultra DNA Gel Stain

◇ ゲル撮影からバンドの切り出しまで

ゲルの撮影だけでなく、バンドの切り出しまで1台で行うことができます。

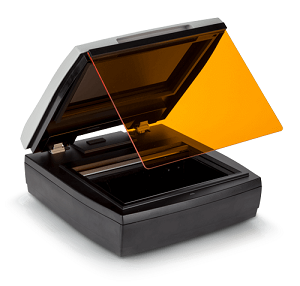

ddigit-open

1.トランスイルミネーターを別途ご用意いただく必要はありません。ゲルを撮影した後に、バンドの切り出しまでそのままシームレスに作業できます。

2.青色LEDはゲル切り出し時に周りに人がいても安全です。ゲル目視を容易にするためのオレンジ・シールドが標準付属します。

※ 市販のオレンジ・グラスもご使用いただけます。

3.ゲルエリアのサイズは横17.8cm × 縦12.7cmです。大型ゲルの撮影と切り出しにも対応しています。

シンプルなワークフロー

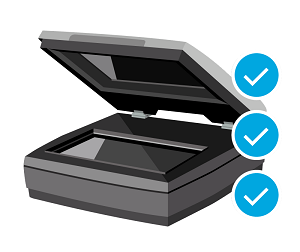

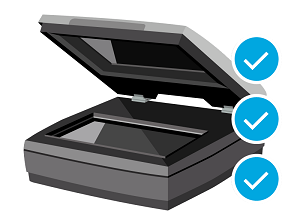

ddigit-streamline

D-DiGitの操作は極めて簡単です。

ゲル画像の取得から、画像解析、バンドの切り出しまで、初めて使用する方でもすぐに使用方法を習得できます。

どちらのソフトウェアも無償でダウンロードできます。

※ 分子量の算出には別途オプションが必要となります。お問い合わせください。

① ゲルの確認(プレビュー)
Workflow

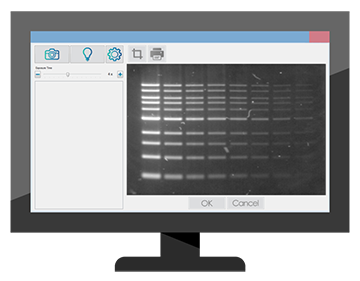

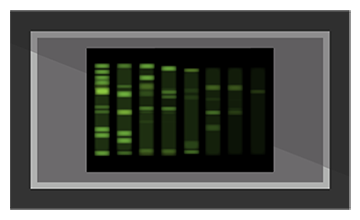

② ゲルの撮影
Workflow_2

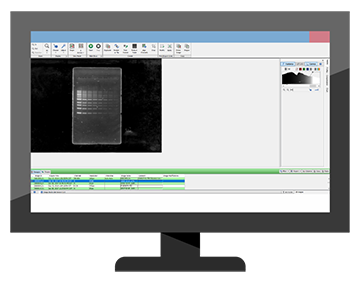

③ 画像解析
Workflow_3

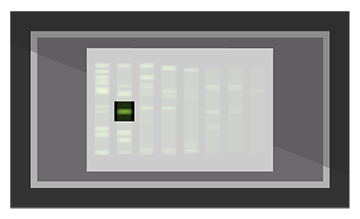

④ ゲルの切り出し
Workflow_4

優れた検出感度

D-DiGitはUVトランスイルミネータータイプの撮影装置と同等の検出感度を持ちます。

安全&安心な青色LEDによる撮影で0.04ngのバンドまで検出することができます。

Sensitivity_GelRed

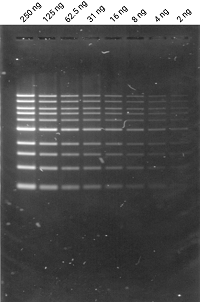

Sensitivity_SYBR_Safe

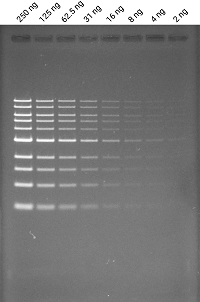

Sensitivity_EtBr
GelRed染色ゲル(D-DiGit) SYBR Safe染色ゲル(D-DiGit) エチブロ染色ゲル(UV)
2倍希釈系列のNEB 1kb DNAラダー(250 to 2ng)を流したアガロースゲルを3枚用意し、それぞれGelRed、SYBR Safe、エチジウムブロマイドで後染めしました。GelRed染色ゲルとSYBR Safe染色ゲルはD-DiGitで撮影しました。エチジウムブロマイド染色ゲルはUVトランスイルミネーターを用いて撮影しました。

カタログをダウンロードする

製品仕様

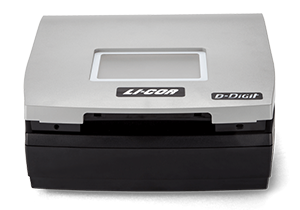

ddig-3_shadow

D-DiGit DNAゲルスキャナー

イメージングエリア 17.8 x 12.7 cm
解像度 150 / 300 / 600 dpi
励起光源 青色LED
検出器 CCD
励起波長 475 nm(±15 nm)
検出波長 ≥ 520 nm
露光時間

40秒(4x)

※ 5秒(0.25x)~ 100秒(24x)の間で調整可

感度 0.04 ng per band
画像形式 JPG(8-bit)/ TIFF(8-bit or 16-bit)
PC接続 USB
装置サイズ 幅30.48 x 奥行30.48 x 高さ12.70 cm
装置重量 4.8 kg
動作環境 温度 5-40℃、相対湿度 20-85%
必要電源 100-240 VAC、最大37.5 W、50/60 Hz
必要PC要件

OS: Microsoft Windows® 7, 8, 8.1, 10

CPU: Pentium Ⅳ 以上

ハードディスク空き容量: 300 MB以上

メモリ容量: 512 MB以上

接続ポート: USBポート

※ 画像取得ソフトウェアのインストールと動作に必要な最低限のスペックです。快適な動作を保証するものではありません。

ソフトウェア D-DiGit Image Acquisition ソフトウェア(ダウンロード
保証期間 1年
