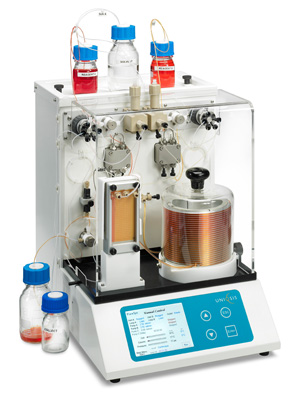

FlowSyn シリーズ

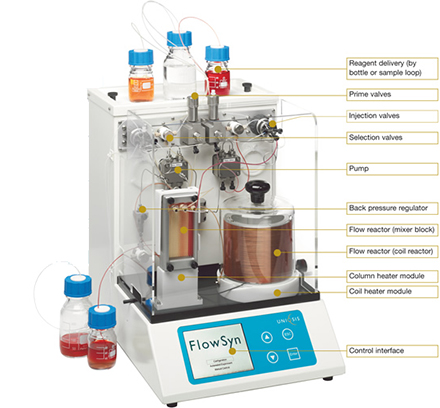

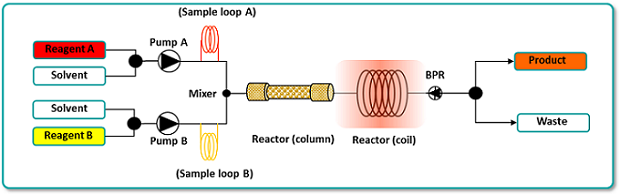

FlowSyn 本体は下記のユニットが一体型となって構成されています。

反応試薬ボトルと溶媒は装置の上に置きます。装置は防爆のためにPlexiglass（強化アクリル樹脂ガラス）のカバーがついています。

•
  送液ポンプ x 2基

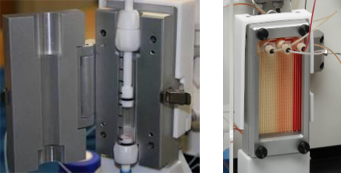

• コイルリアクター用ヒーターモジュール
• カラムリアクター用ヒーターモジュール
• コントロールインターフェース
• インレットセレクションバルブ　ｘ2基
• プライムバルブ
• サンプルループインジェクションバルブ（6方バルブ）
• ミキサーブロック
• バックプレッシャーレギュレーター
• アウトレットバルブ

FlowSynは装置前面のコントロールパネルで各種の設定と装置制御を行います。

4つのボタンのみで、マニュアルでの操作、自動運転設定ができます。Multi-Xでは、こちらのインターフェースから最大10条件の自動実験が制御可能です。

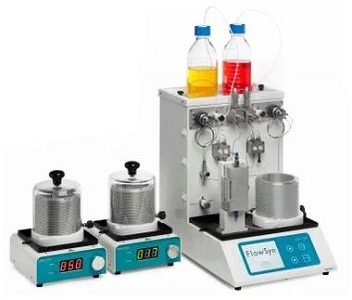

FlowSyn本体に接続した追加ポンプｘ2基、リアクターモジュールやチラーもこちらで制御することができます（マニュアルモードのみ）。

※ ログデータの取得はPCソフトウェア（オプション）が必要です。

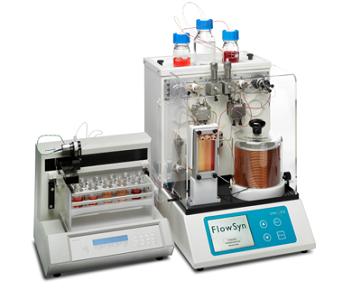

FlowSyn Multi-X（Multi-experiment package）は、FlowSyn 本体の下流にフラクションコレクターを追加したシステムです。

フロー生成物の分取をソフトウェアの設定により自動で行うことができます。

バッチ合成からはじめてフロー合成に移行する際の反応条件検討に最適なセットアップです。

オプション追加で、2液反応だけでなく、より複雑な反応の条件検討も行うことができます。

フラクションコレクターは下記の2種よりお選びいただけます。

PC用データロギングソフトウェアを追加すると、条件検討に使用した反応条件や実験データのロギングが可能です。

また、PC画面に反応の進行に伴う温度や圧力等の変化がリアルタイムに表示されます。

FlowControl ソフトウェアはデータログだけでなく、装置の制御も可能な一歩進んだPC用オプションソフトウェアです。

反応条件や実験データのロギングだけでなく、条件検討に使用した実験条件をリロードしてそのまま使用したり、修正して使用することができるので便利です。

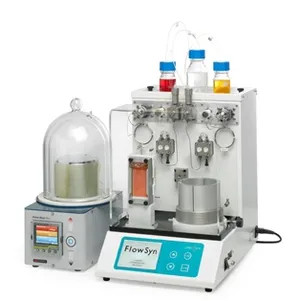

また、追加ポンプや外付けの冷却反応モジュールなどもコントロールできるので、さらに複雑な反応の条件検討も行うことができるようになります。

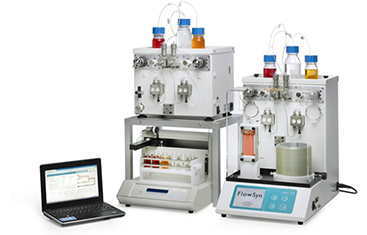

右図は、FlowSyn Multi-Xにバイナリーポンプを追加して、4液反応が可能な4ポンプシステムを組み上げた例です。

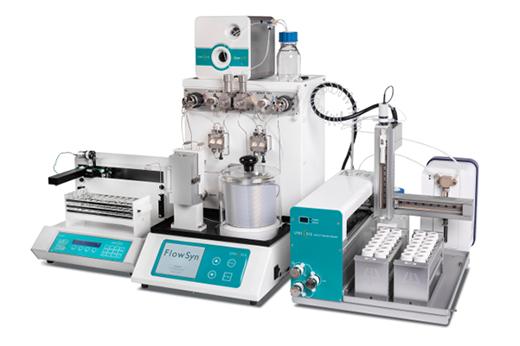

FlowSyn Auto-LF IIは、FlowSyn 本体にオートサンプラーとフラクションコレクターを組み合わせたシステムです。

オートサンプラー（Atuo Loop Filling System）により、FlowSyn 本体のサンプルループに反応液を充填します。

2種類の試液を任意に組み合わせてフロー反応を行い、それぞれをフラクションコレクターで別々のバイアルに回収します。

フラクションコレクターは、FC203B（1ラック）、FC204（4ラック）から選択可能で、オプションのPCソフトウェアFlowControlとの組み合わせにより最大100条件の自動化反応を実現します。

小規模ライブラリの構築、誘導体化、条件最適化、試薬/触媒スクリーニングの自動化などに威力を発揮します。

さらに、インラインのUV検出器であるFlow-UV（オプション）と組み合わせると、分取のトリガーを設定して実験を進めることができます。サンプルをもらさず、もしくは定常状態にある反応ピークのみを効率的に回収することができます。

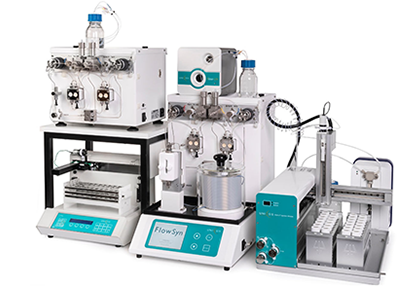

FlowControl ソフトウェアでは、 FlowSyn Auto-LF IIに加えて、バイナリーポンプモジュールと組み合わせることで、最大４液送液系のシステムを構成、制御することができます。

オートサンプラーにより、各ポンプモジュール（FlowSyn x ２基、バイナリーポンプ x ２基）の下流に配置されるサンプルループに任意の試液を自動で充填します。

さらに、最大４基のリアクターモジュールの制御が可能になり、反応系に合わせて流路を組み替えることで、収束的な反応（（A+B）＋（C+D））や多段反応や反応のクエンチ（（A+B）＋C＋D）などにも対応します。
